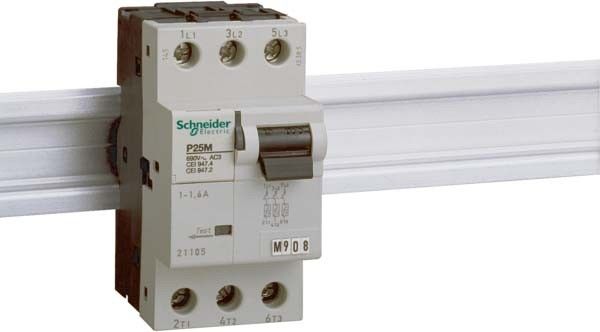

SCHNEIDER ELECTRIC Motorschutzschalter 21105
Art.Nr.: 749205
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Motorschutzschalter 21105
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: 21105
EAN: 3303430211051
Ursprung: Frankreich
Zolltarif: 85362010
Leitungsschutzschalter Acti 9 C120N, 10kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 2-polig, Nennstrom 100A, B-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
| Merkmale: | |
| Einbautiefe | 44 mm |
| Auslösecharakteristik | K |
| Polzahl (gesamt) | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsstrom | 1,6 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 100 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 100 kA |
| Frequenz | 50..60 Hz |
| Verlustleistung | 2,5 W |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 2,5 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -20..60 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..6 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..6 mm² |
| Explosionsgeschützt | nein |
