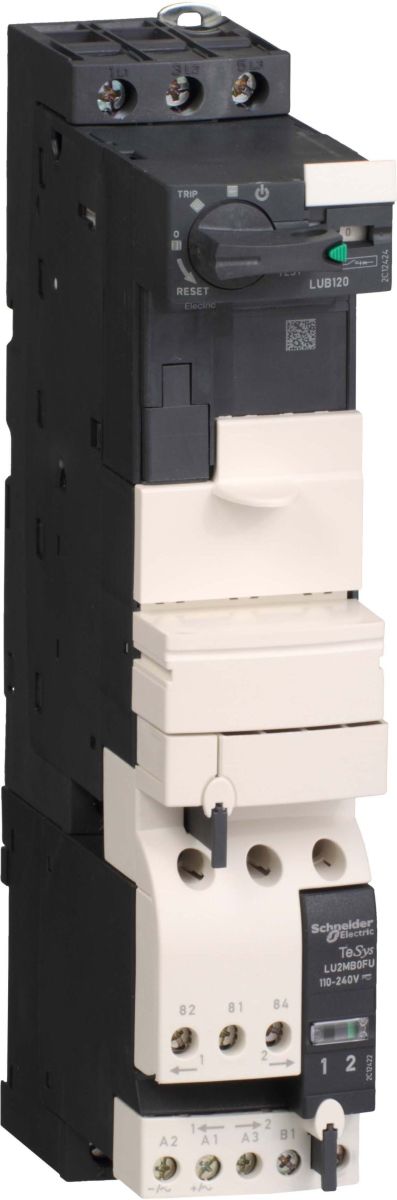

SCHNEIDER ELECTRIC Wendekombination LU2B12BL
Art.Nr.: 748893
schnell lieferbar. Lieferzeit: 5-7 Arbeitstage
Wendekombination LU2B12BL
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: LU2B12BL
EAN: 3389110362930
Ursprung: Frankreich
Zolltarif: 85365080
Grundgeräte TeSys U. Grundgerät, TeSys U, 12A, Schraubklemmen. Bemessungsleistung 0,1-5,5 kW, Drehrichtungen 2, MTZ 13, Steuerspannung 24 V DC. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
| Merkmale: | |
| Art des Motorstarters | Wendestarter |
| Mit Kurzschlussauslöser | ja |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 3 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig | 5,5 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig | 5,5 kW |
| Bemessungsbetriebsstrom Ie | 12 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 12 A |
| Überlastauslöser Stromeinstellung | 3..12 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 10000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 4000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 50000 A |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 70 °C |
| Temperaturkompensierter Überlastschutz | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Tragschienenmontage möglich | ja |
| Mit Trafo | nein |
| Anzahl der Befehlsstellen | 3 |
| Geeignet für NOT-AUS | nein |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
| Externer Reset möglich | nein |
| Mit Sicherung | nein |
| Schutzart (IP) | IP20 |
| Unterstützt Protokoll für TCP/IP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für CAN | nein |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für MODBUS | nein |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für DeviceNet | nein |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für LON | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für sonstige Bussysteme | nein |
| Breite | 45 mm |
| Höhe | 224 mm |
| Tiefe | 126 mm |
