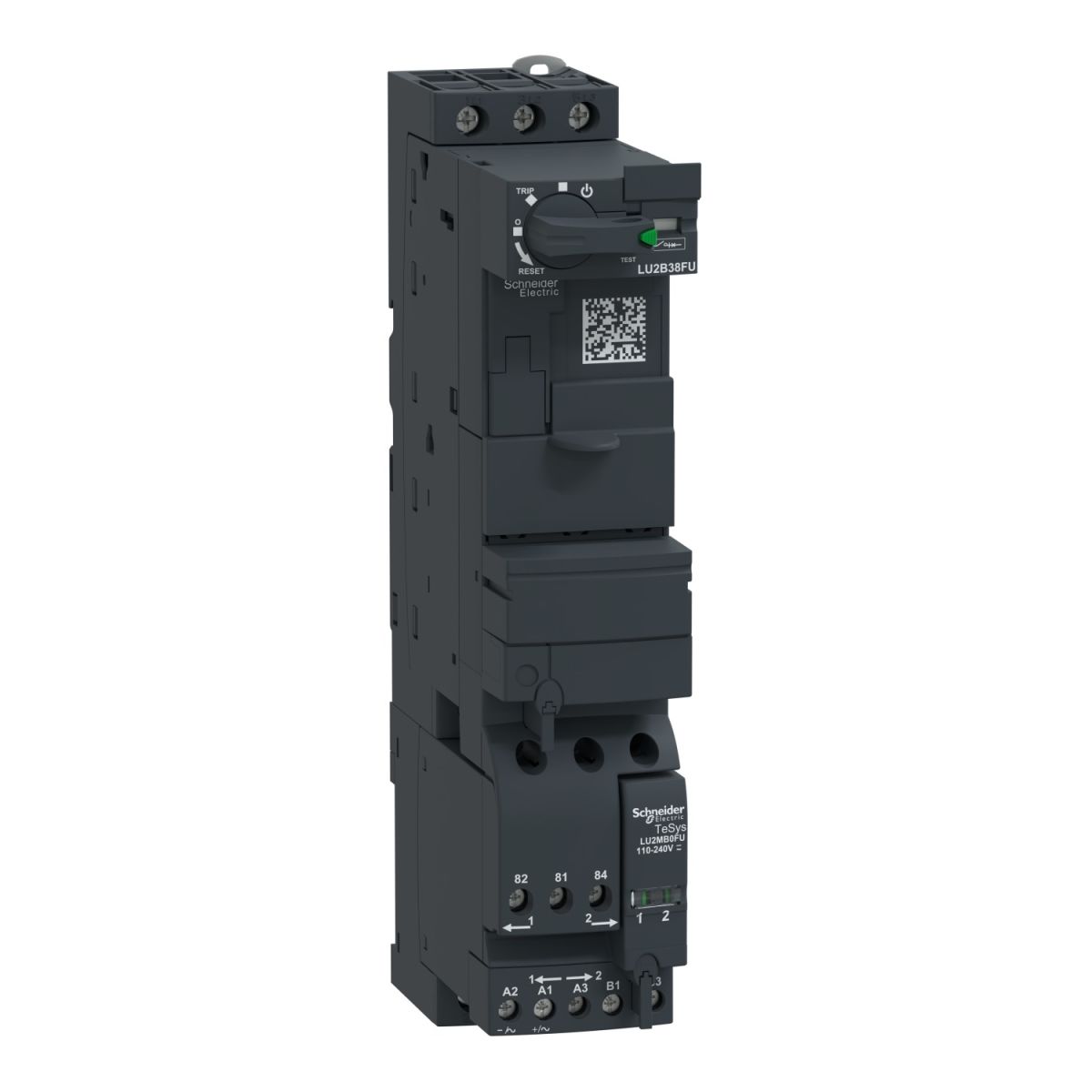

SCHNEIDER ELECTRIC Wendekombination TeSys U LU2B38FU
Art.Nr.: 1314247
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Wendekombination TeSys U LU2B38FU
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: LU2B38FU
EAN: 3606481493675
Ursprung: Frankreich
Zolltarif: 85365080
TeSys U Grundgerät mit Wendeblock (3NO), Nennstrom 38A/690V, zu ergänzen mit einer Steuereinheit LUC zu einer TeSys U Wendestarter-Steuerung, für 3-Phasen-Motoranwendungen bis 18,5kW@400V. Grundgerät mit vorverdrahteter Schalt- und Schutzkombination. Standardmäßig mit 2 Hilfskontakten (1 S + 1 Ö) ausgeführt. Es ist mit einem Umkehrermodul LU2MB0FU zur Versorgung mit 110-240V AC / 110-220V DC, Hilfskontakten (1NO+1NC), einer Steuerklemmleiste sowie einer Blindabdeckungen für die freien Slots. Er bietet ein hohes Ausschaltvermögen Icu 25kA@400V, Start-Stopp-Steuerung gewährleistet für 3600 Zyklen/Stunde. Sehr kompakt (45mm Breite), Montage auf DIN-Schiene und Schraubbefestigung, mit einem abschließbaren Drehgriff. Zertifiziert bei Verwendung in Verbindung mit einer LUC-Steuereinheit (IEC, UL, CSA, CCC, EAC), Green Premium-konform (RoHS/REACh).
| Merkmale: | |
| Art des Motorstarters | Wendestarter |
| Mit Kurzschlussauslöser | ja |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110..240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110..240 V |
| Bemessungssteuerspeisespannung Us bei DC | 110..220 V |
| Spannungsart zur Betätigung | AC/DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 9 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig | 18,5 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig | 18,5 kW |
| Bemessungsbetriebsstrom Ie | 38 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 38 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 10000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 4000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 25000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 25000 A |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 70 °C |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Tragschienenmontage möglich | ja |
| Mit Trafo | nein |
| Anzahl der Befehlsstellen | 3 |
| Geeignet für NOT-AUS | nein |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
| Externer Reset möglich | nein |
| Mit Sicherung | nein |
| Schutzart (IP) | IP20 |
| Unterstützt Protokoll für TCP/IP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für CAN | nein |
| Unterstützt Protokoll für INTERBUS | nein |
| Unterstützt Protokoll für ASI | nein |
| Unterstützt Protokoll für MODBUS | nein |
| Unterstützt Protokoll für Data-Highway | nein |
| Unterstützt Protokoll für DeviceNet | nein |
| Unterstützt Protokoll für SUCONET | nein |
| Unterstützt Protokoll für LON | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Unterstützt Protokoll für PROFINET CBA | nein |
| Unterstützt Protokoll für SERCOS | nein |
| Unterstützt Protokoll für Foundation Fieldbus | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für AS-Interface Safety at Work | nein |
| Unterstützt Protokoll für DeviceNet Safety | nein |
| Unterstützt Protokoll für INTERBUS-Safety | nein |
| Unterstützt Protokoll für PROFIsafe | nein |
| Unterstützt Protokoll für SafetyBUS p | nein |
| Unterstützt Protokoll für sonstige Bussysteme | nein |
| Breite | 45 mm |
| Höhe | 224 mm |
| Tiefe | 126 mm |
