SIEMENS Klemmenblock TPAI 6ES7924-0CC20-0AA0
Art.Nr.: 694153
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

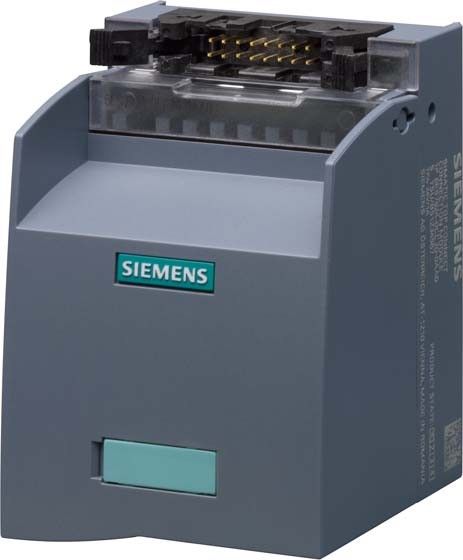

Klemmenblock TPAI 6ES7924-0CC20-0AA0
Hersteller: SIEMENS
Hersteller-Art.Nr.: 6ES79240CC200AA0
EAN: 4025515153702
Ursprung: Rumänien
Zolltarif: 85369010
Anschlussmodul TPA 3-reihig fuer analoge Baugruppen d. SIMATIC S7-1500 Art: Schraubklemme ohne LED, VPE=1 Stueck 16pol. IDC Anschluss f. Ltg. Das Anschlussmodul TPA für analoge Baugruppen mit Schraubklemmen für 16-polige Verbindungsleitungen ohne LED für die Signalisierung bildet die Schnittstelle zwischen den aus dem Feld herangeführten Anschlussleitungen der Peripherie und der SIMATIC S7-1500. Dieses wird auf der Hutschiene montiert und ist dank seiner Funktionalität mit Schraubklemmen exakt an die jeweilige Aufgabe angepasst. Dieses Anschlussmodul ist Bestandteil des vollmodularen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem geringen Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden. Analoge Signale aus der Peripherie werden an die Anschlussmodule von SIMATIC TOP connect angeschlossen und über Verbindungsleitung und Frontsteckmodul mit der SIMATIC S7-1500 verbunden.
| Merkmale: | |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..2,5 mm² |
| Bemessungsstrom In | 1 A |
| Bemessungsspannung | 50 V |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Etagen intern gebrückt | nein |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Montageart | Hutschiene TH35 |
| Quer verbindbar | nein |
| Werkstoff des Isolierkörpers | sonstige |
| Betriebstemperatur | 0..60 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V1 |
| Breite | 57 mm |
| Tiefe | 76 mm |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Abschlussplatte erforderlich | nein |
| Farbe | grau |
| LED schaltend für | nein |
| Mit PE Anschluss | nein |
| Mit Schirmanschluss | nein |
| Mit Einspeisefunktion | ja |
| Trennfunktion | nein |
