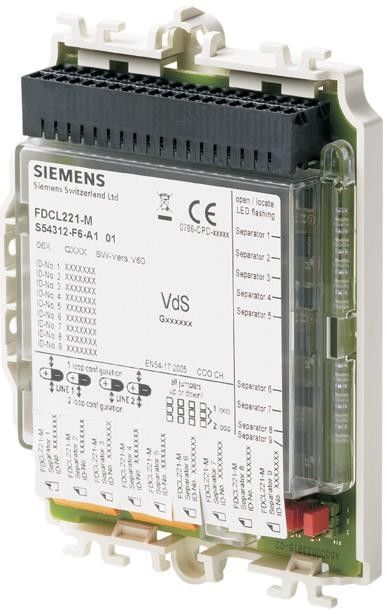

SIEMENS Mehrfach-Linientrenner FDCL221-M

Zum Sicherstellen, dass bei einem Kurzschluss nicht mehrere Stichleitungen ausfallen, können Linientrenner dazwischen geschaltet werden. Der Linientrenner wird dort eingesetzt, wo mehrere Stiche an einem Punkt auf das FDnet/C-NET aufgeschaltet werden. Der Baustein kann an 2 getrennte Loops angeschlossen werden. Umrüsten von bestehenden kollektiven Systemen auf adressierbare Sinteso und Cerberus PRO Brandmeldesysteme. Der Baustein hat insgesamt 9 Linientrenner. Jeder Linientrenner ist ein elektronischer Schalter, der im FDnet/C-NET eingefügt wird und bei einem Kurzschluss den Minusleiter auftrennt, sodass die kurzschlussfreie Seite weiterbetrieben werden kann. Der Linientrenner hat Anschlüsse für die Melderlinie, Anschlüsse für die Stichleitungen (T-Abzweigungen), Jumpers zur Programmierung der Betriebsart (1 oder 2 Loop), gelbe LEDs für die Zustandsanzeige signalisiert die Kurzschlussabtrennung.
