STAHL CMP Kabelverschraubung 246227
Art.Nr.: 861343
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

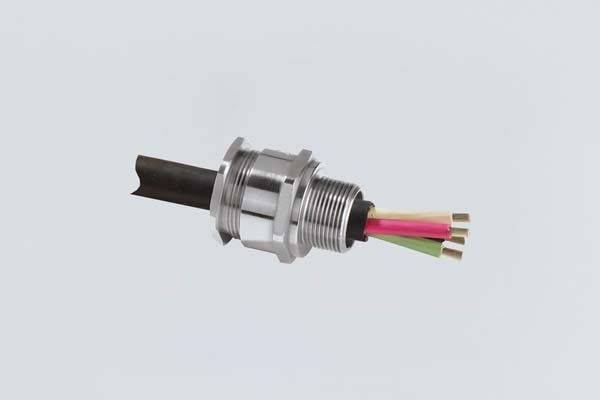

CMP Kabelverschraubung 246227
Hersteller: STAHL
Hersteller-Art.Nr.: 246227
EAN: 4046827075025
Ursprung: Großbritannien
Zolltarif: 74198090
Die Ex-d- und Ex-e-Kabelverschraubungen aus Metall der Reihe A2F sind für nicht armierte Kabel und Kabel mit Drahtgeflechtarmierung konzipiert. Für mehr Sicherheit sorgen die integral geschützte Überflutungsdichtung und die Abdichtung des äußeren Kabelmantels durch eine explosionsgeschützte Gleitdichtung, ebenso ihre Vermeidung von Kaltfluss. Sie sind weltweit gemäß IECEx, ATEX und CSA gekennzeichnet. Kabelverschraubung - -, explosionsgeschützt, Typ: CMP-20S-A2F-1/2, Herstellerteilenummer: 20SA2F1RA531, Gewindegröße: NPT1/2, Gewindelänge: 19,9 mm, Werkstoff: Messing vernickelt, Ausführung: 20s, Klemmbereich: 1x 6,1 ... 11,7 mm, Schlüsselweite: 24,00, Armierungsart: unarmierte Kabelarten, Schutzgeflechtetes Kabel, 0 0 mm, Innerer Mantel: 6,1 ... 11,7 mm, Einsatzbereich (Zonen): 1 , 2 , 20 , 21, Schutzart (IP): IP66, Gasexplosionsschutz: II 2 G Ex db IIC Gb, II 2 G Ex eb IIC Gb, Staubexplosionsschutz: II 1 D Ex ta IIIC Da, Umgebungstemperatur min.: -60 °C, Umgebungstemperatur max.: +130 °C, Für weitere Info siehe: r-stahl.com Webcode A2FA
| Merkmale: | |
| Gewindeart | NPT |
| Gewindenennmaß in Zoll NPT/Gasrohrgewinde | 1/2 Zoll |
| Gewindelänge | 19,9 mm |
| Schlüsselweite | 24 mm |
| Sechskant Eckmaß | 26,4 mm |
| Geeignet für Kabeldurchmesser | 6,1..11,7 mm |
| Werkstoff | Metall |
| Werkstoffgüte | Messing |
| Oberflächenschutz | vernickelt |
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| Schutzart (IP) | IP66 |
| Schlagfest | ja |
| Farbe | sonstige |
| RAL-Nummer | 9006 |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| In Öffnung einrastend | nein |
| Ausführung | gerade |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Mit Zugentlastung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | ja |
| Einsatztemperatur | -60..130 °C |
| Explosionsgeprüfte Ausführung | ja |
| Für Ex-Zone Gas | 1, 2 |
| Für Ex-Zone Staub | 20, 21, 22 |
| Für bewehrte Kabel | nein |
| EMV-Ausführung | nein |
| Geschirmt | nein |
