STAHL Sicherheitsschalter 256843
Art.Nr.: 861610
Lieferzeit: 7-14 Arbeitstage

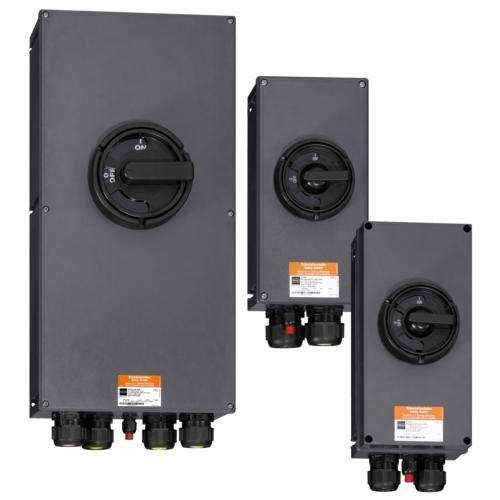

Sicherheitsschalter 256843
Hersteller: STAHL
Hersteller-Art.Nr.: 256843
EAN: 4046827071577
Ursprung: Deutschland
Zolltarif: 85371098
R. STAHL's 8146/5-V37 series safety switches safely disconnect the power supply to machinery and system components for cleaning and repair as prescribed. All of the installed load disconnect switches have an AC-3 switching capacity. The switches can be locked in the 0-position using padlocks. Safety switch - 125 A / 160 A, explosion-protected, Type : 8146/5-V37-408-51-0010-K, AC rated operational voltage : 690 V / 400 V, Rated operational current : 125 A / 160 A, Enclosure material : Polyester resin Glass fibre reinforced, Detailed number of poles : 3-pole + N, Auxiliary contact NC : 1 NC, Auxiliary contact NO : 1 NO/delayed, Application range (zones) : 1 , 2 , 21 , 22, Gas explosion protection :, II 2 G Ex db eb IIC T6....T5, Dust explosion protection : II 2 D Ex tb IIIC T80 °C, min. ambient temperature : -40 °C, max. ambient temperature : +43 °C, Degree of protection (IP) : IP66, Handle colour : Black shroud and handle, Cable gland : 2 x M63 Ø 28 to 48 mm, 1 x M20 Ø 4 ... 13 mm, Additional device : -, -, -, Aux. cont. conn. cross-section: 0,75 ... 2,5 mm2 Finely stranded, 0 mm2, For further information, see : r-stahl.com WebCode 8146L
Merkmale: | |
Ausführung als Hauptschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Ausführung als Sicherheitsschalter | ja |
Ausführung als NOT-AUS-Einrichtung | nein |
Ausführung als Wendeschalter | nein |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Bemessungsbetriebsspannung | 0..690 V |
Bemessungsdauerstrom Iu | 125 A |
Bemessungsdauerstrom bei AC-23, 400 V | 125 A |
Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
Bemessungskurzzeitstromfestigkeit Icw | 0 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 0 kW |
Schaltleistung bei 400 V | 0 kW |
Bedingter Bemessungskurzschlussstrom Iq | 0 kA |
Polzahl | 3 |
Anzahl der Hilfskontakte als Öffner | 1 |
Motorantrieb optional | nein |
Motorantrieb integriert | nein |
Spannungsauslöser optional | nein |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Bodenbefestigung | nein |
Geeignet für Frontbefestigung 4-Loch | nein |
Geeignet für Frontbefestigung Zentral | nein |
Geeignet für Verteilereinbau | nein |
Geeignet für Zwischenbau | nein |
Farbe des Betätigungselements | grau |
Ausführung des Betätigungselements | langer Drehgriff |
Verriegelbar | ja |
Anschlussart Hauptstromkreis | Kabelklemme |
Schutzart (IP), frontseitig | IP66 |
Schutzart (NEMA) | 4X |
