STAHL Sicherheitsschalter 8146/5-V37-302500050
Art.Nr.: 912227
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

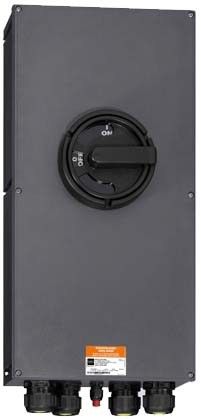

Sicherheitsschalter 8146/5-V37-302500050
Hersteller: STAHL
Hersteller-Art.Nr.: 201404
EAN: 4046827063848
Ursprung: Deutschland
Zolltarif: 85371098
Sicherheitsschalter der Reihe 8146/5-V37 von R. STAHL trennen bei Reinigung und Reparaturen wie vorgeschrieben die elektrische Energiezufuhr sicher von Maschinen und Anlagenteilen. Die eingebauten Lasttrennschalter haben alle ein AC-3 Schaltvermögen. Die Schalter sind in 0-Stellung mit Vorhängeschlössern abschließbar. Sicherheitsschalter 16 A, explosionsgeschützt, Typ: 8146/5-V37-302-50-0050, Ersatz von Typ: 8537/2-302-7000, 8537/2-702-7000, Bemessungsbetriebsspannung AC: 690 V, Bemessungsbetriebsstrom: 16 A, Gehäusematerial: Polyesterharz glasfaserverstärkt, Detaillierte Polzahl: 3-polig, Hilfskontakt Öffner: ohne, Hilfskontakt Schließer: 1 Schließer / nacheilend, Zusätzliche Klemme: Standard (ohne), Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz: II 2 G Ex db eb IIC T6 Gb, Staubexplosionsschutz: II 2 D Ex tb IIIC T80 °C Db, Umgebungstemperatur min.: -40 °C, Umgebungstemperatur max.: +51 °C, Besondere Bedingungen für Erweiterte Umgebungstemperatur,, siehe Betriebsanleitung:, Erweiterte Umgebungstemp. min.: -40 °C, Erweiterte Umgebungstemp. max.: +69 °C, Schutzart (IP): IP66, Kabeleinführung: 2 x M25 Ø 7 ... 17 mm, 1 x M20 Ø 4 ... 13 mm, Anschlussquerschnitt: 2,5 ... 6 mm2, Anschlussquerschnitt HIKO: 1,5 ... 4 mm2 feindrähtig, 1,5 ... 6 mm2 eindrähtig, Für weitere Info siehe: r-stahl.com Webcode 8146L
| Merkmale: | |
| Ausführung als Hauptschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als NOT-AUS-Einrichtung | nein |
| Ausführung als Wendeschalter | nein |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 0..690 V |
| Bemessungsdauerstrom Iu | 16 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 16 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 16 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 0 kW |
| Schaltleistung bei 400 V | 0 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 0 kA |
| Polzahl | 3 |
| Motorantrieb optional | nein |
| Motorantrieb integriert | nein |
| Spannungsauslöser optional | nein |
| Gerätebauart | Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung | nein |
| Geeignet für Frontbefestigung 4-Loch | nein |
| Geeignet für Frontbefestigung Zentral | nein |
| Geeignet für Verteilereinbau | nein |
| Geeignet für Zwischenbau | nein |
| Farbe des Betätigungselements | grau |
| Ausführung des Betätigungselements | langer Drehgriff |
| Verriegelbar | ja |
| Anschlussart Hauptstromkreis | Kabelklemme |
| Schutzart (IP), frontseitig | IP66 |
| Schutzart (NEMA) | 4X |
