TURCK Trennschaltverstärker IM1-22EX-R/230VAC

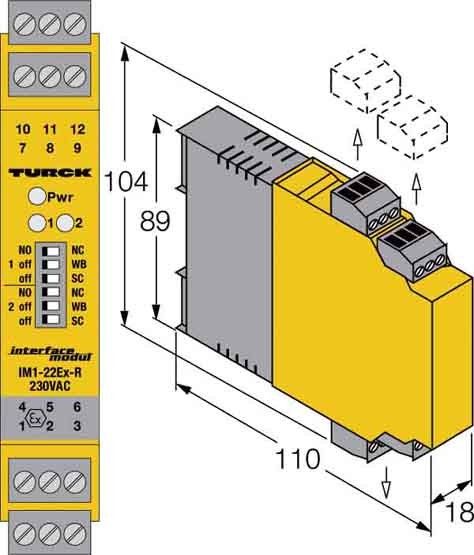

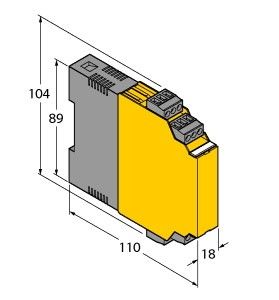

Der zweikanalige Trennschaltverstärker ist mit eigensicheren Eingangskreisen ausgestattet. An das Gerät können Sensoren nach EN 60947-5-6 (NAMUR) oder potentialfreie Kontaktgeber angeschlossen werden. sechs frontseitige Schalter lassen sich separat für jeden Kanal die Wirkungsrichtung (Arbeits- bzw. Ruhestromverhalten, d. h. NO bzw. NC) sowie die Drahtbruch- (WB) und Kurzschlussüberwachung (SC) separat einund ausschalten. Bei Einsatz von mechanischen Kontakten muss die Drahtbruch- und Kurzschlussüberwachung abgeschaltet werden oder der Kontakt mit Widerständen (II) beschaltet sein (siehe Schaltbild). Die grüne LED signalisiert die Betriebsbereitschaft. Die beiden Zweifarben-LEDs zeigen in Gelb den Schaltzustand des jeweiligen Ausgangs an. Bei einem Fehler im Eingangskreis wechselt - bei eingeschalteter Eingangskreisüberwachung - die dem fehlerhaften Eingang zugeordnete Zweifarben-LED auf Rot. Daraufhin wird das zugehörige Ausgangsrelais entregt
