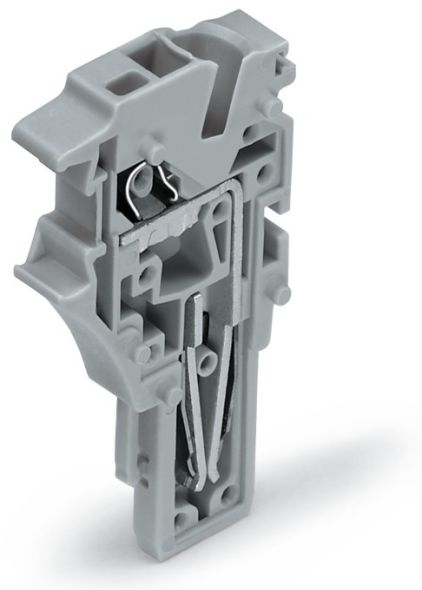

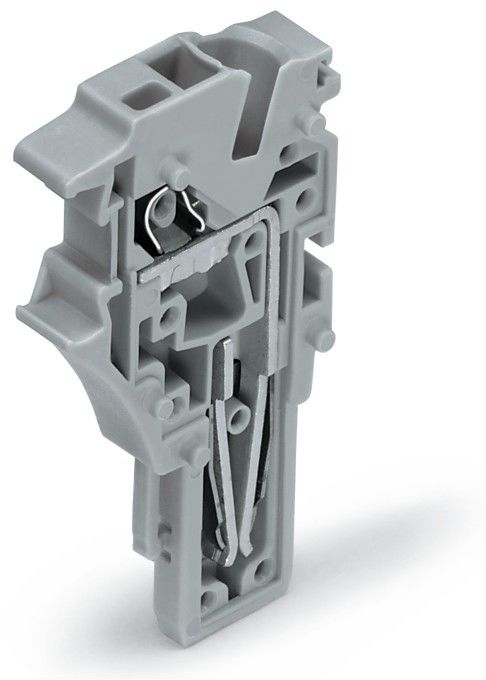

WAGO 1-Leiter-Mittelmodul 2022-172

1-Leiter-Federleisten-Mittelmodul
Push-in CAGE CLAMP®
4 mm²
Rastermaß 5,2 mm
1-polig
4,00 mm²
orangeSelbstmontage individueller Federleisten
Mit seinem modularen Aufbau der Federleisten des X-COM®S-SYSTEMs bietet WAGO die Möglichkeit für das Erstellen von individuellen, häufig wechselnden Polzahlen, z. B für den Prototypenbau.

Module und Polzahlen
Eine selbst zu erstellende Federleiste X-COM®S-SYSTEM besteht aus:
Einem Anfangsmodul mit integrierter Abschlussplatte.
Bis zu 13 Mittelmodulen (entspricht einer 15-poligen Federleiste = maximale Polzahl).
Einem Endmodul.

Bestimmungsgemäßer Gebrauch
Steckverbinder ohne Schaltleistung sind gemäß EN 61984 für das last- und spannungsfreie Stecken und Trennen geeignet.

Montage
Zur Sicherstellung des ordnungsgemäßen Verrastens der einzelnen Module untereinander, ohne Beschädigung der Rastzapfen, ist die Verwendung einer Montagevorrichtung zu empfehlen.
