WAGO DoppelstockLeiterplattenk. 736-654

Art.Nr.: 1216676

Inhalt: 63 Stk.

Mehr von WAGO

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

DoppelstockLeiterplattenk. 736-654

Hersteller: WAGO

Hersteller-Art.Nr.: 736-654

EAN: 4044918916257

Ursprung: Polen

Zolltarif: 85369010

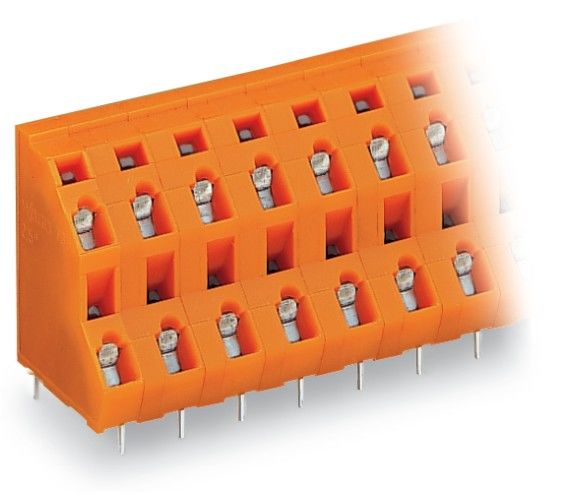

Doppelstock-Leiterplattenklemme
2,5 mm²
Rastermaß 7,62 mm
8-polig
CAGE CLAMP®
2,50 mm²
orangeKlemmenleisten mit CAGE CLAMP^®-Anschluss und Schraubendreherbetätigung.
Hohe Packungsdichte Doppelstockausführung für einen platzsparenden Anschluss vieler Leiter auf kleinstem Raum.
Individuelle Bedruckung aller Anschlussebenen.

Merkmale:

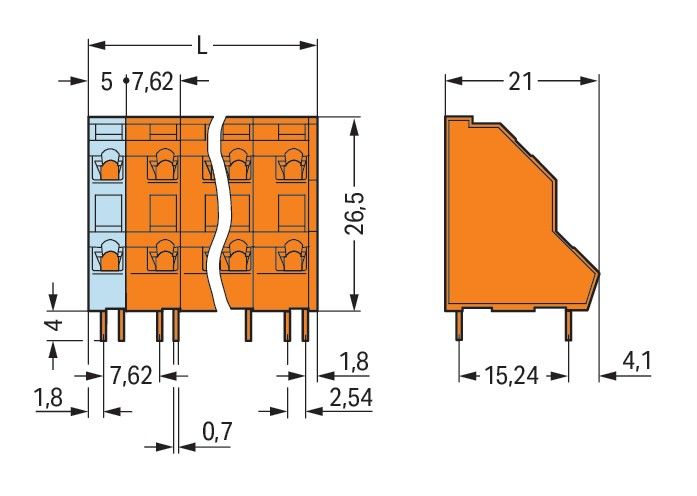

Höhe	26,5 mm
Anzahl der elektrischen Anschlüsse	8
Anzahl der Etagen	2

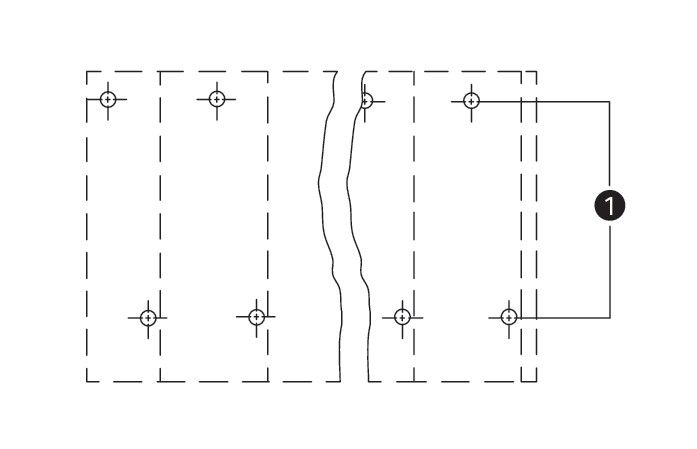

Rastermaß der Anschlüsse	7,62 mm
Winkel Leiterplatte/Leiteranschluss	45°/135° (schräg nach oben)
Bemessungsstrom In	21 A
Bemessungsspannung	630 V
Bemessungsstoßspannung	6 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,08..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,08..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	orange
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne
