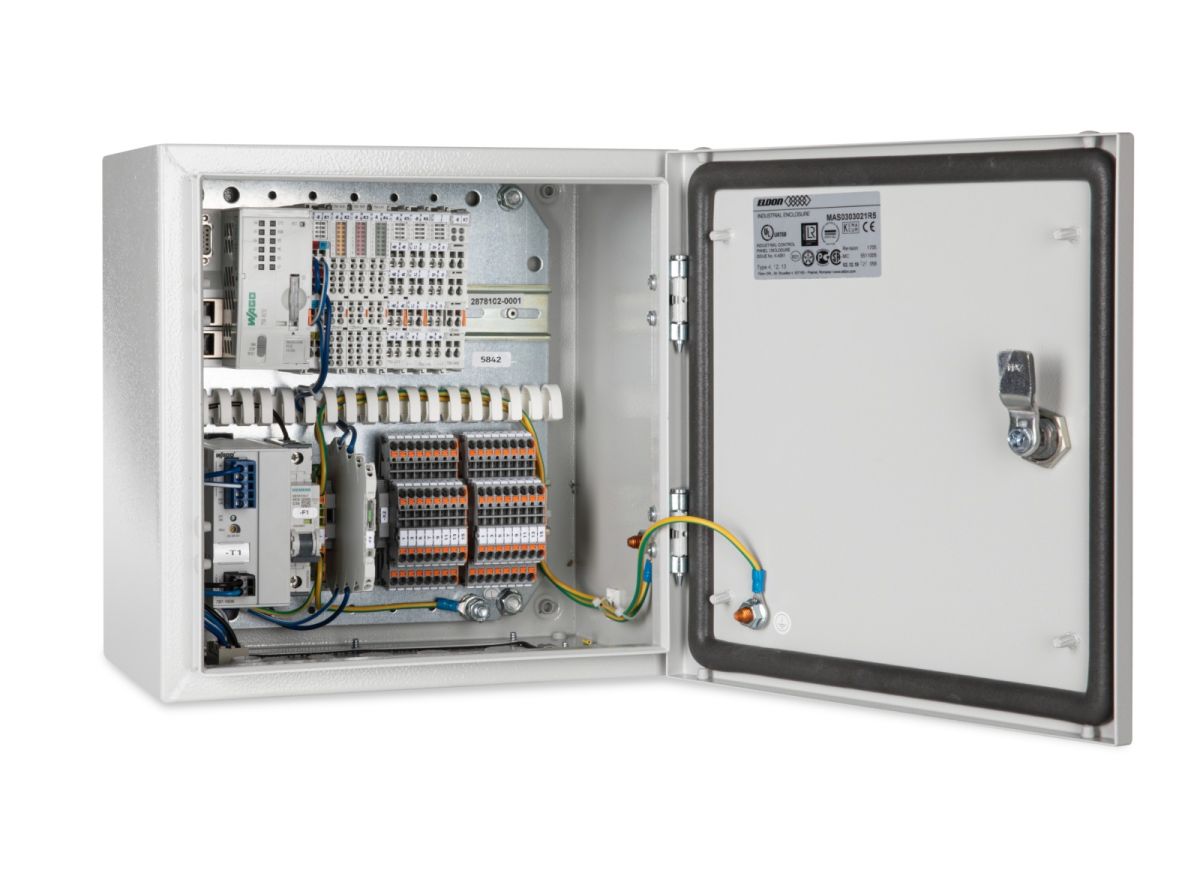

WAGO IoT Box Energy Data 4G 2854-099/000-003

IoT Box
Energy Data 4GMit der WAGO IoT-Box Energy Data 4G lassen sich Maschinen und Anlagen einfach und schnell ins Internet of Things einbinden.
Die IoT-Box bietet die Funktion einer Leistungs- und Energiemessung und ist direkt einsatzbereit und bietet alle Funktionen, die für die Digitalisierung benötigt werden: von der Signalerfassung bis zur Cloud-Connectivity.
Die IoT-Box ist nach dem Ready-to-use-Prinzip konzipiert
daher ist eine Hardwareplanung nicht erforderlich. Die Daten landen mit wenigen Parametrierungen in der gewünschten IoT-Anwendung.
Die Hardware umfasst einen Controller inklusive Kommunikationsschnittstelle, I/O-Module mit analogen und digitalen Ein- und Ausgängen, ein 3-Phasen-Leistungsmessmodul sowie ein Netzteil für die Spannungsversorgung mit 24 V.

Das integrierte 4G Mobilfunkmodem ermöglicht eine drahtlose Verbindung zum Internet und beinhaltet eine Funkzulassung für EU-Länder.

Je nach Anwendung lassen sich weitere I/O-Module nachrüsten, um das System an die spezifischen Anforderungen anzupassen.

Die IoT-Box beinhaltet:
Controller PFC200
2. Generation
2 x ETHERNET, RS-232/-485, Mobilfunkmodul 4G: 750-8217.
Magnetfußantenne
mit 2,5m-Anschlussleitung und SMA-Stecker
GSM/ UMTS/ LTE/ Bluetooth®/ WLAN
698-960, 1400-1518, 1710-2700 MHz: 758-975.
Primär getaktete Stromversorgung
Classic
1-phasig
Ausgangsspannung DC 24 V
Ausgangsstrom 2 A
NEC Class 2
DC-OK-Signal: 787-1606.
8-Kanal-Digitaleingang
DC 24 V
3 ms
2-Leiter-Anschluss: 750-1415.
8-Kanal-Digitalausgang
DC 24 V
0,5 A
2-Leiter-Anschluss: 750-1515.
8-Kanal-Analogeingang
Widerstandsmessung
einstellbar: 750-451.
4-Kanal-Analogeingang
Spannung/Strom
Differenzeingang
16 Bit
Diagnose: 750-471.
3-Phasen-Leistungsmessung
AC 690 V 1 A: 750-495/000-002.
Rogowski-Spule
primärer Bemessungsstrom 1000 A
Ausgangssignal 22,5 mV pro kA
Leitungslänge 1,5 m
Durchführung für Messleiter 70 mm: 855-9150/2000-701.
Endmodul: 750-600.
Speicherkarte SD
pSLC-NAND
8 GB
Temperaturbereich -40 90 °C: 758-879/000-2108.
Applikation IoT-Box (installiert und lizensiert).
Leitungsschutzschalter
1-polig
C 10 A
10 kA.
Elektronischer Schutzschalter
1-polig
DC 24 V
1 8 A.
Set Wandbefestigungslaschen.
Kabelverschraubungen M16
M20
M25.
Steckverbinder (Stecker und Buchse) für Spannungsversorgung.
16 x TOPJOB® S
Doppelstockklemme
mit Drücker.
