WAGO konfekt. Anschlussleitung 771-9385/117-301
Art.Nr.: 1395404
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
konfekt. Anschlussleitung 771-9385/117-301
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9385/117-301
EAN: 4066966483031
Ursprung: Deutschland
Zolltarif: 85444290
konfektionierte Anschlussleitung
Dca
Buchse/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
3 m
2,50 mm²
blau

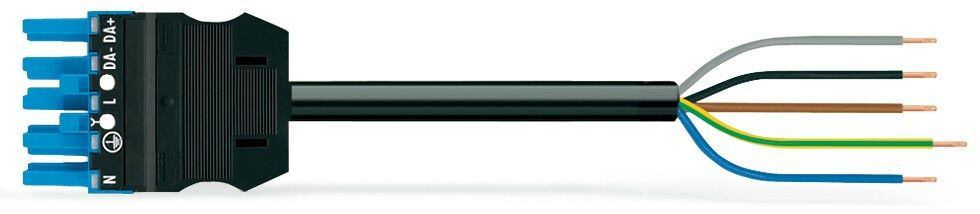

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung WINSTA® MIDI Kodierung I schafft die Voraussetzung für die Installation feindrähtiger und eindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vor allem für das Lichtmanagement wie z. B. für die Dimmfunktion bei DALI-Leuchten. Der Installationssteckverbinder ist für eine Stromlast bis 20 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation schnell, sicher und maximal flexibel erledigen können. Laut BauPVo ist bei der Gebäudesicherheit u. a. die Brandklasse der im Bau verwendeten Leitungen bestimmend. Für Häuser mit mittlerem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse D. Bei der Produktion dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet.Stecken statt Schrauben konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende versehen. Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Brandklasse D von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht. fehlsteckgeschützter Installationssteckverbinder. vorgefertigte Varianten. für Lichtsteuerung (DALI-Standard). einbaufertig, sofort nutzbar. komfortable Installation und Inbetriebnahme.
| Merkmale: | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 20 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | sonstige |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | freies Leitungsende |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Gesamtlänge | 3000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | blau |
| Gehäusefarbe | schwarz |
| Kabeltyp | H05Z1Z1-F |
| Kabeldurchmesser | 11,2..13,9 mm |
| Abmantellänge | 55 mm |
| Abisolierlänge | 9 mm |
| Mantel-Farbe | schwarz |
| Leiternennquerschnitt | 2,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | ja |
| Brandlast | 0,161214 kWh |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Brandverhaltensklasse nach EN 13501-6 | Dca |
