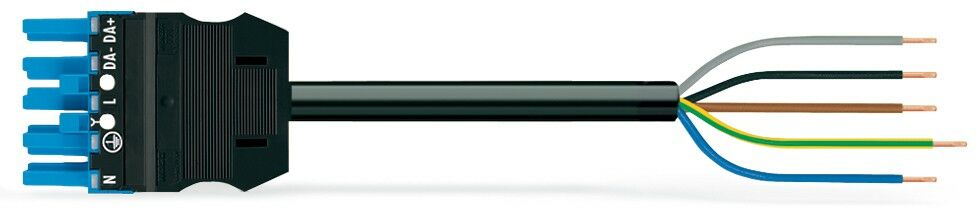

WAGO konfekt. Anschlussleitung 771-9385/167-801
Art.Nr.: 1395419
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
konfekt. Anschlussleitung 771-9385/167-801
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9385/167-801
EAN: 4066966498561
Ursprung: Polen
Zolltarif: 85444290
konfektionierte Anschlussleitung
Cca
Buchse/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
8 m
2,50 mm²
blau
konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz schafft die Voraussetzung für die Montage feindrähtiger und eindrähtiger Leiter. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem festgelegten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich besonders für die einfache und smarte Lichtinstallation wie z. B. für die Dimmung bei DALI-Leuchten. Der Installationssteckverbinder ist für eine Spannungslast bis 20 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte sich auf die Qualität der Bauteile verlassen können. Unser Produkt erfasst die amtlichen Sicherheitsstandards der Brandklasse C. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung erhöht den Brandschutz und minimiert die Belastung der Umwelt wesentlich.Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Ausgestattet ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz. vorgefertigte Varianten. zur Anwendung in der Gebäudeautomation (Steuerung von Licht). passgenaue Abmessungen. sichere und schnelle Montage.
| Merkmale: | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 20 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | sonstige |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | freies Leitungsende |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Gesamtlänge | 8000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | blau |
| Gehäusefarbe | schwarz |
| Kabeltyp | H05Z1Z1-F |
| Kabeldurchmesser | 11,2..13,9 mm |
| Abmantellänge | 55 mm |
| Abisolierlänge | 9 mm |
| Mantel-Farbe | schwarz |
| Leiternennquerschnitt | 2,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | ja |
| Brandlast | 0,161214 kWh |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Brandverhaltensklasse nach EN 13501-6 | Cca |
