WAGO konfekt. Anschlussleitung 771-9385/217-302
Art.Nr.: 1395425

Lieferzeit: 7-14 Arbeitstage
konfekt. Anschlussleitung 771-9385/217-302
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9385/217-302
EAN: 4066966487114
Ursprung: Deutschland
Zolltarif: 85444290
konfektionierte Anschlussleitung
Dca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
3 m
2,50 mm²
blau

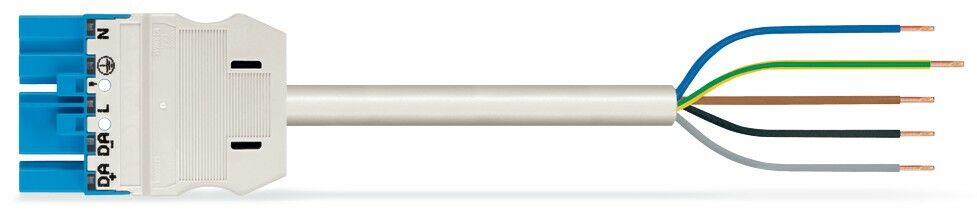

konfektionierte Anschlussleitung WINSTA® MIDI Kodierung I
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an variable Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung I in Blau kennzeichnet WINSTA® MIDI-Installationssteckverbinder, die in erster Linie in der Automation von Gebäuden bei der Ansteuerung von Licht zum Einsatz kommen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. Flexibilität bei der Elektroinstallation erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Anforderungen flexibel und individuell gerecht wird. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die erforderlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse D von diesem Produkt erfüllt. Bei der Erzeugung dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Dadurch wird ein wichtiger Beitrag zum Umweltschutz geleistet.Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Mit einem Stecker und einem offenen Leitungsende ist die Leitung konfektioniert. Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO. fehlsteckgeschützter Installationssteckverbinder. für Steuerungen in der Automation. zur Anwendung in der Gebäudeautomation (Steuerung von Licht). einbaufertig, sofort nutzbar. schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
Merkmale: | |
Bemessungsspannung | 400 V |
Bemessungsstrom | 20 A |
Polzahl | 5 |
Schutzart (IP) | IP20 |
Art der konfektionierten Leitung | sonstige |
Ausführung Seite 1 | Stecker |
Ausführung Seite 2 | freies Leitungsende |
Leiterendenbehandlung | ultraschallverdichtete Aderenden |

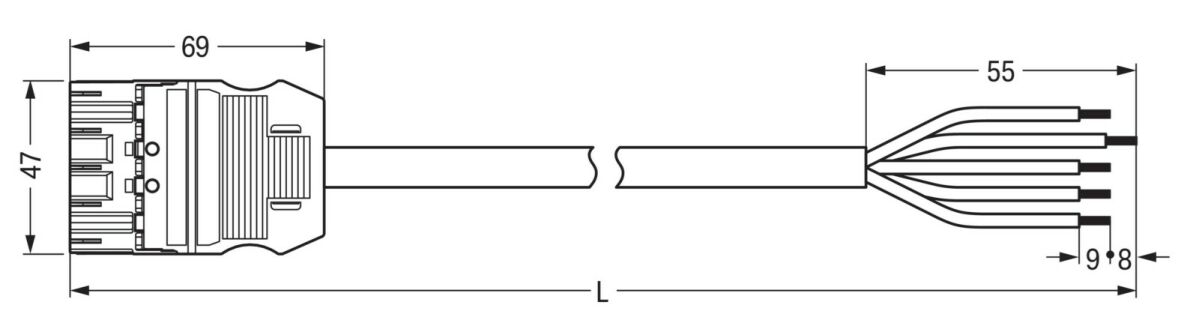

Gesamtlänge | 3000 mm |
Mechanische Codierung | ja |
Farbe der Codierung/Kontakteinsatz | blau |
Gehäusefarbe | weiß |
Kabeltyp | H05Z1Z1-F |
Kabeldurchmesser | 11,2..13,9 mm |
Abmantellänge | 55 mm |
Abisolierlänge | 9 mm |
Mantel-Farbe | weiß |
Leiternennquerschnitt | 2,5 mm² |
Art der Verriegelung | separat |
Isolierteil dauertemperaturbeständig bis | 105 °C |
Leitung dauertemperaturbeständig bis | 70 °C |
Max. Betriebstemperatur am Leiter | 85 °C |
Halogenfrei | ja |
Brandlast | 0,170078 kWh |
Oberflächenbehandlung Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Durchgangswiderstand | 1 mOhm |
Bemessungsstoßspannung | 6 kV |
Brandverhaltensklasse nach EN 13501-6 | Dca |
