WAGO konfekt. Anschlussleitung 771-9385/217-701
Art.Nr.: 1395432
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
konfekt. Anschlussleitung 771-9385/217-701
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9385/217-701
EAN: 4066966483253
Ursprung: Deutschland
Zolltarif: 85444290
konfektionierte Anschlussleitung
Dca
Stecker/offenes Ende
5-polig
Kod. I
H05Z1Z1-F 5G 2,5 mm²
7 m
2,50 mm²
blau

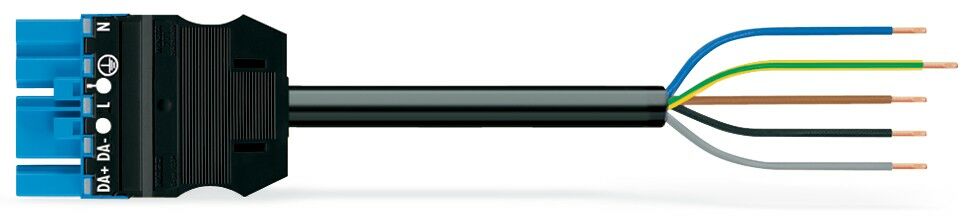

konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Die konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz ermöglicht die Montage feindrähtiger und eindrähtiger Leiter. Die Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Anwendungen ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Eine geregelte Beleuchtung, wie sie beispielsweise im DALI-Standard umgesetzt wird, ist der Hauptanwendungsbereich von WINSTA® MIDI-Installationssteckverbindern mit Kodierung I. Der Installationssteckverbinder ist für eine Last bis 20 A nutzbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation individuell, leicht, zügig und sicher erledigen können. Laut BauPVo ist bei der Gebäudesicherheit auch die Brandklasse der beim Bau verwendeten Leitungen bestimmend. Für Häuser mit mittlerem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse D. Das Weglassen von Halogenen als Zusatz bei der Produktion dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Umweltbelastung spürbar.Stecken statt Schrauben konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einem Stecker und einem offenen Leitungsende versehen. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Qualität und Haltbarkeit mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht. effektiver Fehlsteckschutz. vorgefertigte Varianten. für Steuerung von Licht (DALI-Standard). einbaufertig, sofort nutzbar. sichere und schnelle Montage.
| Merkmale: | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 20 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | sonstige |
| Ausführung Seite 1 | Stecker |
| Ausführung Seite 2 | freies Leitungsende |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |

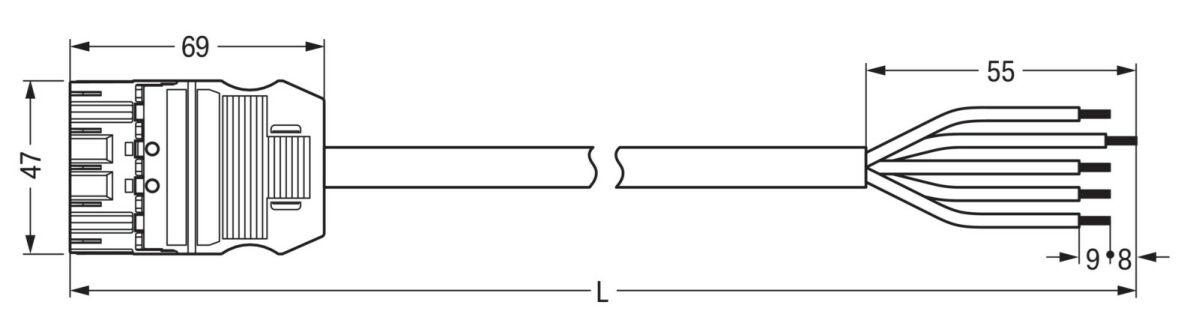

| Gesamtlänge | 7000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | blau |
| Gehäusefarbe | schwarz |
| Kabeltyp | H05Z1Z1-F |
| Kabeldurchmesser | 11,2..13,9 mm |
| Abmantellänge | 55 mm |
| Abisolierlänge | 9 mm |
| Mantel-Farbe | schwarz |
| Leiternennquerschnitt | 2,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | ja |
| Brandlast | 0,170078 kWh |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Brandverhaltensklasse nach EN 13501-6 | Dca |
