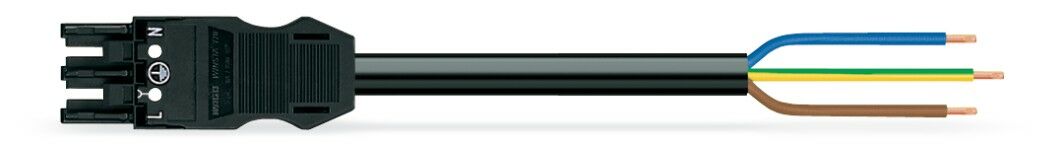

WAGO konfekt. Anschlussleitung 771-9393/117-201
Art.Nr.: 1395445
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
konfekt. Anschlussleitung 771-9393/117-201
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9393/117-201
EAN: 4066966487138
Ursprung: Deutschland
Zolltarif: 85444290
konfektionierte Anschlussleitung
Dca
Buchse/offenes Ende
3-polig
Kod. A
H05Z1Z1-F 3G 2,5 mm²
2 m
2,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® MIDI mit Fehlsteckschutz
Erfolgreich Anschlussverbindungen stecken, statt aufwendig zu schrauben: mit der konfektionierten Anschlussleitung WINSTA® MIDI Kodierung A. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Kriterien an eine Installation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Der Installationssteckverbinder ist für eine Stromlast bis 20 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Dieses Produkt hält alle notwendigen Sicherheitsbestimmungen der Brandklasse D ein und ist somit in brandschutzrelevanten Bereichen einsatzfähig. Die konfektionierte Anschlussleitung ist halogenfrei. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien schwer entflammbar sind.Stecken statt Schrauben konfektionierte Leitungen von WAGO Bestückt ist die konfektionierte Leitung mit einer Buchse und einem offenen Leitungsende. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder. einfache Schaltungen. zur Anwendung in vielen allgemeinen Netzanwendungen. einbaufertig, sofort nutzbar. komfortable Installation und Inbetriebnahme.
| Merkmale: | |
| Bemessungsspannung | 250 V |
| Bemessungsstrom | 20 A |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | sonstige |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | freies Leitungsende |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |

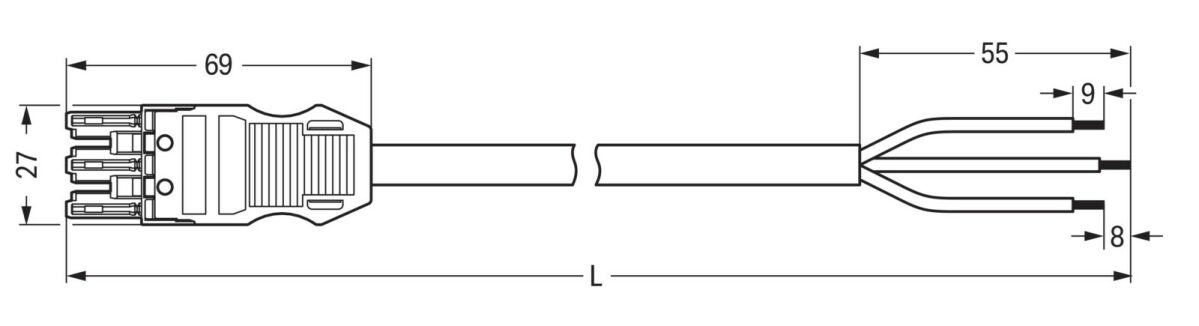

| Gesamtlänge | 2000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Kabeltyp | H05Z1Z1-F |
| Kabeldurchmesser | 9,2..11,4 mm |
| Abmantellänge | 55 mm |
| Abisolierlänge | 9 mm |
| Mantel-Farbe | schwarz |
| Pol-Kennzeichnung | L, N, PE |
| Leiternennquerschnitt | 2,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | ja |
| Brandlast | 0,078114 kWh |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 4 kV |
| Brandverhaltensklasse nach EN 13501-6 | Dca |
