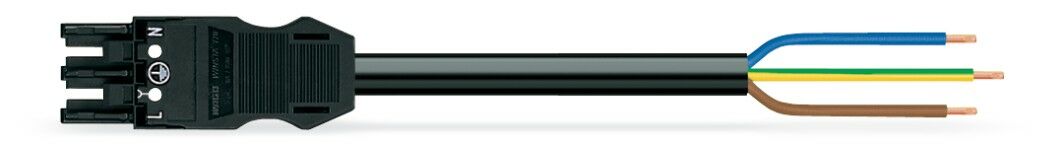

WAGO konfekt. Anschlussleitung 771-9393/117-701
Art.Nr.: 1395450
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
konfekt. Anschlussleitung 771-9393/117-701
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9393/117-701
EAN: 4066966487206
Ursprung: Deutschland
Zolltarif: 85444290
konfektionierte Anschlussleitung
Dca
Buchse/offenes Ende
3-polig
Kod. A
H05Z1Z1-F 3G 2,5 mm²
7 m
2,50 mm²
schwarz
konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 20 A
Erfolgreich Anschlussverbindungen stecken, statt aufwendig zu verschrauben: mit der konfektionierten Anschlussleitung WINSTA® MIDI Bemessungsstrom 20 A. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Installation wiederholen oder in einem definierten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbindern mit Kodierung A realisieren. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 20 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine vorbildliche Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Gebäude mit mittlerem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse D. Bei der Produktion dieser konfektionierten Anschlussleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Umweltschutz geleistet.Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende ausgestattet. Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Haltbarkeit und Qualität mit Zugentlastungsgehäuse von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht. effektiver Fehlsteckschutz. einfache Schaltungen. für jede Anwendung geeignet. kundenspezifische Lösungen. sichere und schnelle Montage.
| Merkmale: | |
| Bemessungsspannung | 250 V |
| Bemessungsstrom | 20 A |
| Polzahl | 3 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | sonstige |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | freies Leitungsende |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |

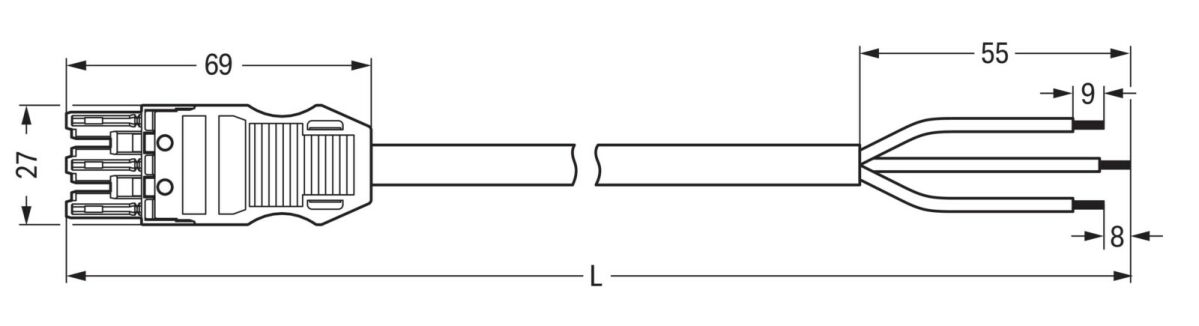

| Gesamtlänge | 7000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Kabeltyp | H05Z1Z1-F |
| Kabeldurchmesser | 9,2..11,4 mm |
| Abmantellänge | 55 mm |
| Abisolierlänge | 9 mm |
| Mantel-Farbe | schwarz |
| Pol-Kennzeichnung | L, N, PE |
| Leiternennquerschnitt | 2,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | ja |
| Brandlast | 0,078114 kWh |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 4 kV |
| Brandverhaltensklasse nach EN 13501-6 | Dca |
