WAGO konfekt. Anschlussleitung 771-9395/117-501
Art.Nr.: 1395468
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
konfekt. Anschlussleitung 771-9395/117-501
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9395/117-501
EAN: 4066966487992
Ursprung: Deutschland
Zolltarif: 85444290
konfektionierte Anschlussleitung
Dca
Buchse/offenes Ende
5-polig
Kod. A
H05Z1Z1-F 5G 2,5 mm²
5 m
2,50 mm²
schwarz

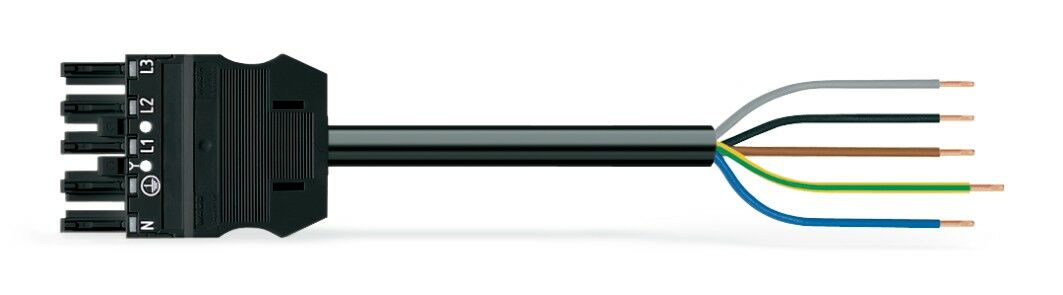

konfektionierte Anschlussleitung WINSTA® MIDI 5-polig
Erfolgreich Anschlussverbindungen stecken, statt umständlich zu verschrauben: mit der konfektionierten Anschlussleitung WINSTA® MIDI Bemessungsstrom 20 A. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem definierten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Stromlast bis 20 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation. Die Gebäudesicherheit muss natürlich, auch nachdem die Elektroinstallation vorgenommen wurde, immerzu sichergestellt sein. Die erforderlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse D von diesem Produkt zu 100 Prozent erfüllt. Die konfektionierte Anschlussleitung ist frei von Halogenen. Damit wurde der Zusatz umweltbelastender Stoffe schon bei der Erzeugung eliminiert. Gleichzeitig erhöht sich der Brandschutz, da halogenfreie Materialien schwer entflammbar sind.Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Die konfektionierte Leitung ist mit einer Buchse und einem offenen Leitungsende versehen. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände. fehlsteckgeschützter Installationssteckverbinder. für Steuerungen in der Automation. für jede Anwendung geeignet. einbaufertig, sofort nutzbar. strukturierte und schnelle Elektroinstallation.
| Merkmale: | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 20 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | sonstige |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | freies Leitungsende |
| Leiterendenbehandlung | ultraschallverdichtete Aderenden |
| Gesamtlänge | 5000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | schwarz |
| Gehäusefarbe | schwarz |
| Kabeltyp | H05Z1Z1-F |
| Kabeldurchmesser | 11,2..13,9 mm |
| Abmantellänge | 55 mm |
| Abisolierlänge | 9 mm |
| Mantel-Farbe | schwarz |
| Leiternennquerschnitt | 2,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | ja |
| Brandlast | 0,141547 kWh |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Brandverhaltensklasse nach EN 13501-6 | Dca |
