WAGO konfekt. Verbindungsltg. 771-9385/016-802
Art.Nr.: 1395391
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
konfekt. Verbindungsltg. 771-9385/016-802
Hersteller: WAGO
Hersteller-Art.Nr.: 771-9385/016-802
EAN: 4066966483024
Ursprung: Deutschland
Zolltarif: 85444290
konfektionierte Verbindungsleitung
Dca
Buchse Stecker
5-polig
Kod. I
H05Z1Z1-F 5G 1,5 mm²
8 m
1,50 mm²
blau

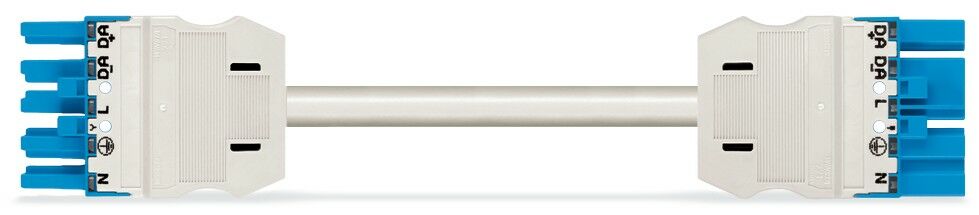

konfektionierte Anschlussleitung WINSTA® MIDI mit Zugentlastung
Die konfektionierte Anschlussleitung WINSTA® MIDI Bemessungsstrom 16 A ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Anforderungen an eine Installation wiederholen oder in einem festgelegten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. WINSTA® MIDI-Installationssteckverbinder mit Kodierung I in Blau eignen sich vor allem für das Lichtmanagement wie z. B. für die Dimmung bei DALI-Leuchten. Maximale Flexibilität bei der Installation gewährt Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Planungen flexibel gerecht wird. Laut BauPVo ist bei der Sicherheit von Gebäuden u. a. die Brandklasse der im Bau verwendeten Leitungen maßgebend. Für Gebäude mit mittlerem Sicherheitsbedarf eignen sich konfektionierte Leitungen mit der Brandklasse D. Der Verzicht auf den Zusatz von Halogenen bei der Herstellung dieser konfektionierten Anschlussleitung steigert den Brandschutz und vermindert die Belastung der Umwelt wesentlich.Schnell und sicher gesteckt konfektionierte Leitungen von WAGO Mit einer Buchse und einem Stecker ist die Leitung konfektioniert. WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände. effektiver Fehlsteckschutz. vorgefertigte Varianten. für Lichtsteuerung (DALI-Standard). einbaufertig, sofort nutzbar. strukturierte und schnelle Elektroinstallation.
| Merkmale: | |
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 16 A |
| Polzahl | 5 |
| Schutzart (IP) | IP20 |
| Art der konfektionierten Leitung | Verbindungskabel |
| Ausführung Seite 1 | Buchse |
| Ausführung Seite 2 | Stecker |
| Gesamtlänge | 8000 mm |
| Mechanische Codierung | ja |
| Farbe der Codierung/Kontakteinsatz | blau |
| Gehäusefarbe | weiß |
| Kabeltyp | H05Z1Z1-F |
| Kabeldurchmesser | 9,3..11,6 mm |
| Mantel-Farbe | weiß |
| Leiternennquerschnitt | 1,5 mm² |
| Art der Verriegelung | separat |
| Isolierteil dauertemperaturbeständig bis | 105 °C |
| Leitung dauertemperaturbeständig bis | 70 °C |
| Max. Betriebstemperatur am Leiter | 85 °C |
| Halogenfrei | ja |
| Brandlast | 0,334062 kWh |
| Oberflächenbehandlung Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Durchgangswiderstand | 1 mOhm |
| Bemessungsstoßspannung | 6 kV |
| Brandverhaltensklasse nach EN 13501-6 | Dca |
