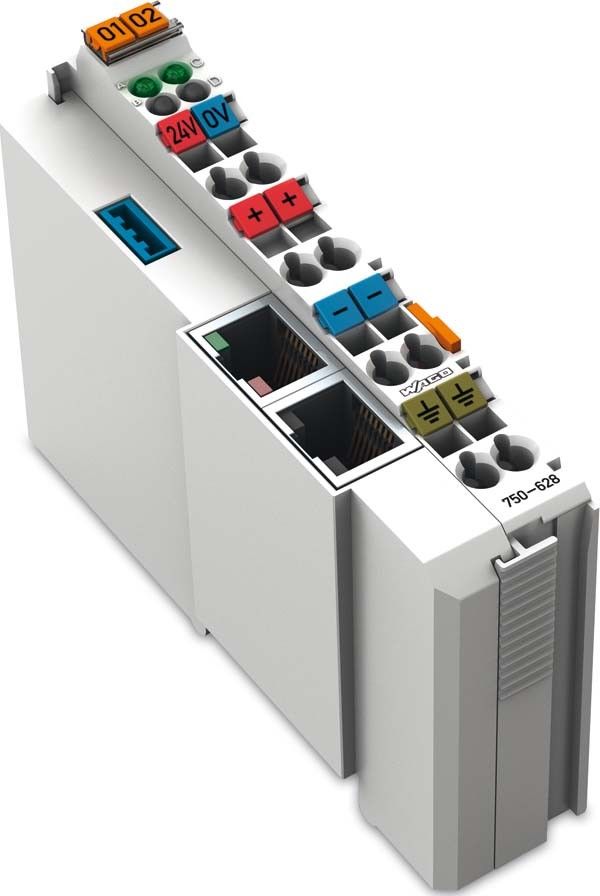

WAGO Kuppel-Modul 750-628

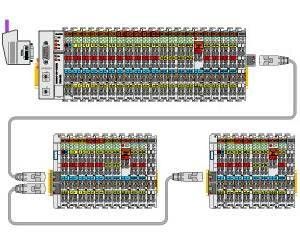

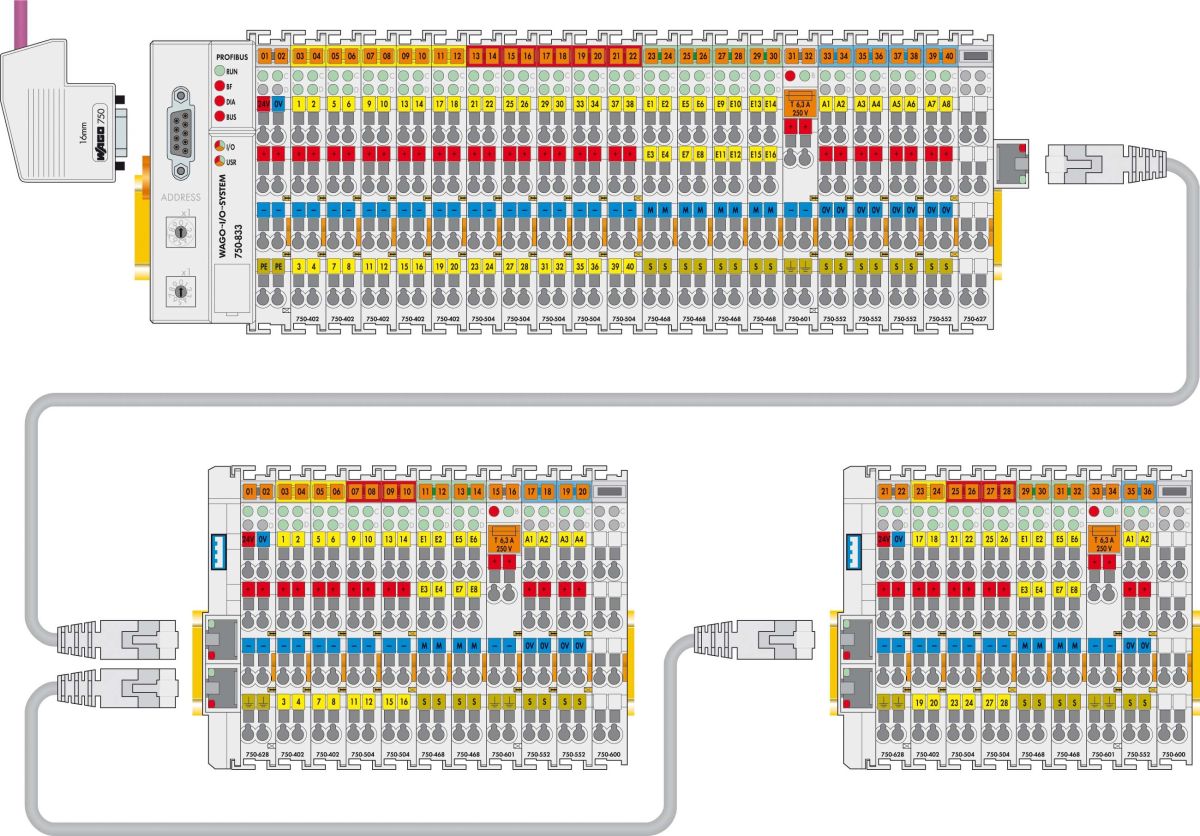

Kopplermodul zur BusverlängerungDie Kopplerklemme zur Klemmenbusverlängerung 750-628 ersetzt den Feldbuskoppler/-controller an einem Busklemmenblock. Sie ist das Gegenstück zur Endklemme 750-627. Das Verbindungskabel wird in die obere RJ-45-Buchse gesteckt und stellt damit über die Endklemme 750-627 die logische Verbindung zum Feldbuskoppler/-controller her. Für den Feldbuskoppler/-controller ist die Verlängerung völlig transparent. Alle Funktionen des Busklemmensystems bleiben unverändert erhalten. Die untere RJ-45-Buchse ermöglicht eine weitere Verlängerung des Systems. Das gesamte System kann so in 10 Stufen erweitert werden.

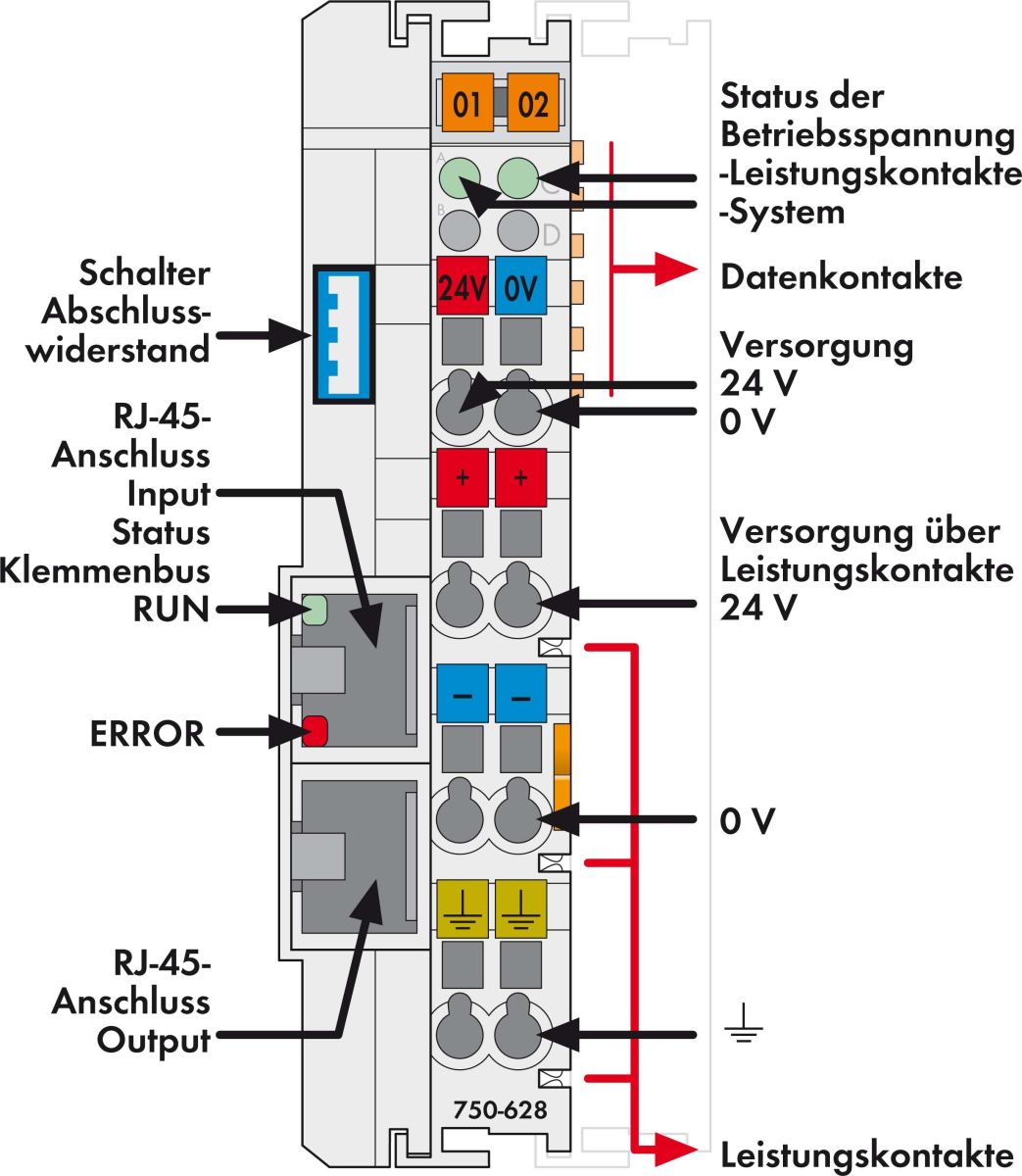

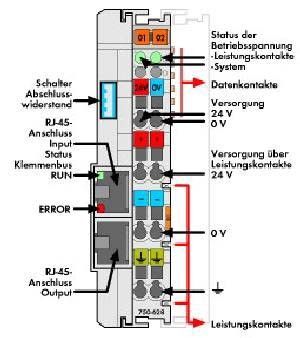

Die Versorgungsspannung für die Feldebene und die interne Elektronik kann getrennt eingespeist werden. Beide Ebenen sind damit galvanisch voneinander getrennt. Zwei Diagnose-LEDs geben Auskunft über die Versorgungsspannung für den jeweiligen Busklemmenblock (intern und Feldebene). Zwei LEDs in der Input-Buchse zeigen die fehlerfreie Kommunikation mit dem Buskoppler an. Die Klemme kann als letzte Kopplerklemme im System (Abschlusswiderstand einschalten) oder als Brücke zwischen zwei Busklemmenblöcken eingesetzt werden.
Installationshinweis Achtung:Um sichere Betriebszustände beim Einsatz der Klemmenbusverlängerung 750-627/-628 zu gewährleisten, sind diese vor der Inbetriebnahme bei Koppler bzw. SPS anzumelden (unterstützte Koppler/SPS siehe Handbuch). Dazu wird die Software WAGO Extension Setting benötigt (Download: www.wago.com)
Bitte beachten Sie, dass nur ein Abschlusswiderstand im Gesamtsystem eingeschaltet sein darf.
Bitte ergänzen Sie die Fertigungsnummer-Matrix bei einem evtl. Update der Firmware auf der rechten Seite der Koppler.
