WAGO Leiterplattenklemme 2616-3104/010-000
Art.Nr.: 1564996
Inhalt: 24 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

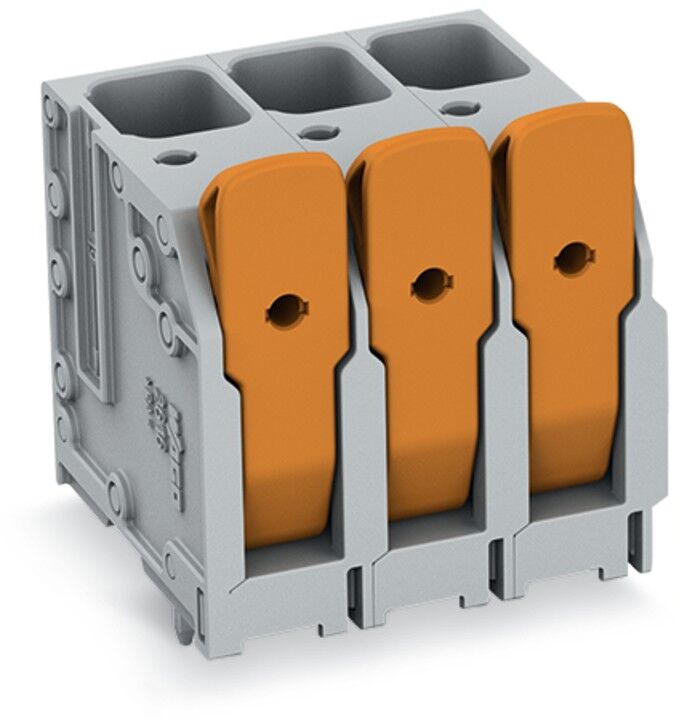

Leiterplattenklemme 2616-3104/010-000
Hersteller: WAGO
Hersteller-Art.Nr.: 2616-3104/010-000
EAN: 4066966621051
Ursprung: Polen
Zolltarif: 85369010
Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
4-polig
Push-in CAGE CLAMP®
grauLeiterplattenklemmen mit Push-in CAGE CLAMP®_Anschluss und Hebeln.
Direktes Stecken von eindrähtigen Leitern und feindrähtigen Leitern mit Aderendhülsen.
Intuitive und werkzeuglose Betätigung.
Mehrere Klemmstellen lassen sich gleichzeitig geöffnet halten besonders komfortabel beim Anschluss mehradriger Leitungen..
Prüfmöglichkeiten 0° und 90° zur Leiteranschlussrichtung.
| Merkmale: | |

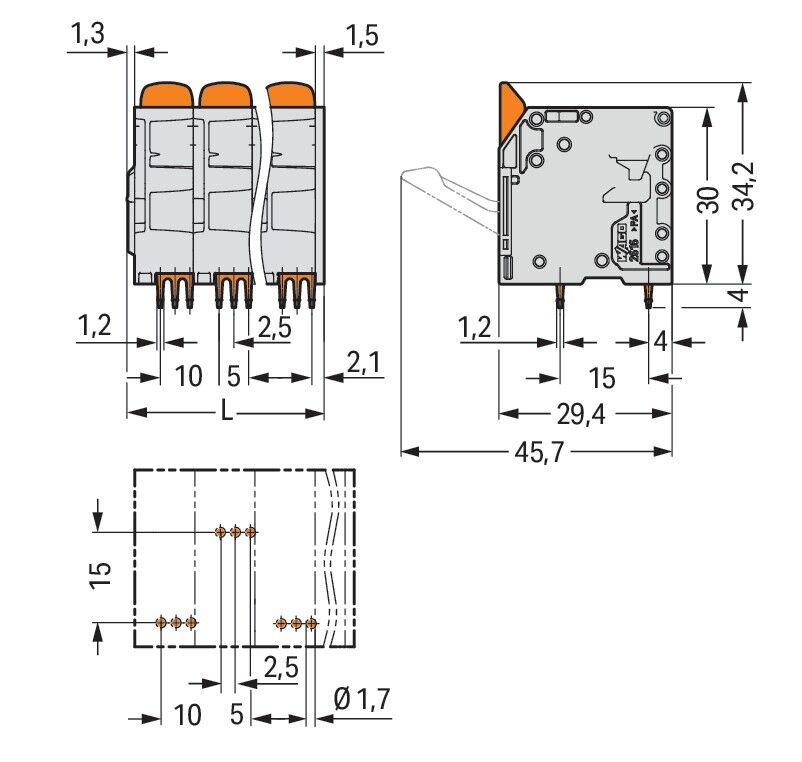

| Höhe | 34,2 mm |
| Anzahl der elektrischen Anschlüsse | 5 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 10 mm |
| Winkel Leiterplatte/Leiteranschluss | 90° (vertikal nach oben) |
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75..16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,75..16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,75..25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75..16 mm² |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Länge des Pins | 4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -60..105 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Art der Banderolierung | ohne |
