WAGO Leiterplattenklemme 804-102

Art.Nr.: 1217756

Inhalt: 105 Stk.

Mehr von WAGO

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

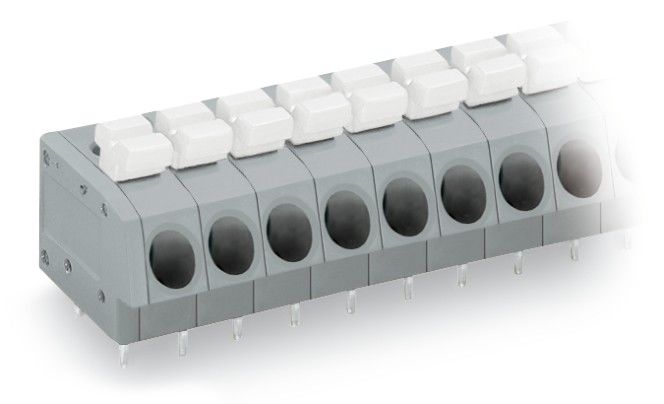

Leiterplattenklemme 804-102

Hersteller: WAGO

Hersteller-Art.Nr.: 804-102

EAN: 4044918514934

Ursprung: Schweiz

Zolltarif: 85369010

Leiterplattenklemme
Drücker
2,5 mm²
Rastermaß 5 mm
2-polig
Push-in CAGE CLAMP®
2,50 mm²
grauKlemmenleisten mit Push-in CAGE CLAMP^®-Anschluss und Drückerbetätigung.
Feindrähtige Leiter mit Aderendhülsen und eindrähtige Leiter direkt steckbar.
Großzügiger Anschlussraum für Leiter bis AWG 12 mit Isolationsdurchmesser bis 4,2 mm.
Klemmenleisten mit Rasterzwischenstücken zur Erhöhung des Rastermaßes.
Varianten mit individuell konfigurierbarer interner Brückung (werkseitige Montage) z. B. zum Durchschleifen des PE.

Merkmale:

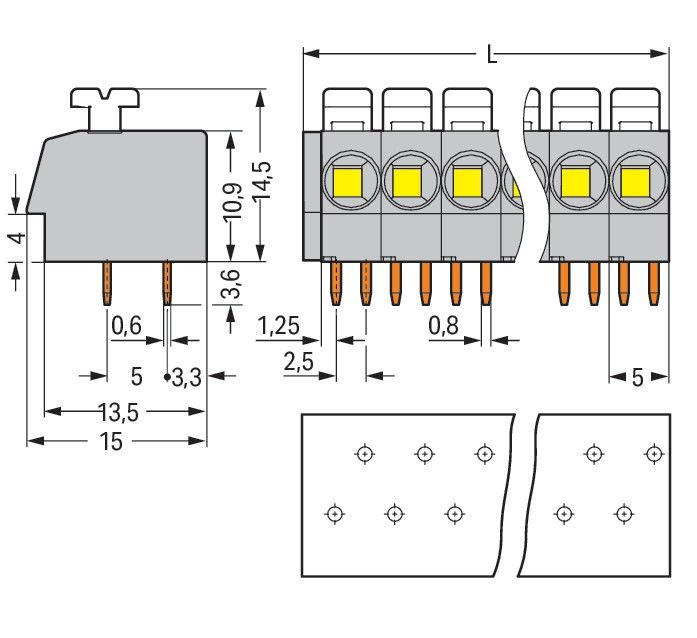

Höhe	14,5 mm
Anzahl der elektrischen Anschlüsse	2
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	0°/180° (horizontal)
Bemessungsstrom In	24 A
Bemessungsspannung	320 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,25..2,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,25..2,5 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	3,6 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	grau
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne
