WAGO Leiterplattenklemme Hebel 2716-203/000-005

Art.Nr.: 1213642

Inhalt: 30 Stk.

Mehr von WAGO

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

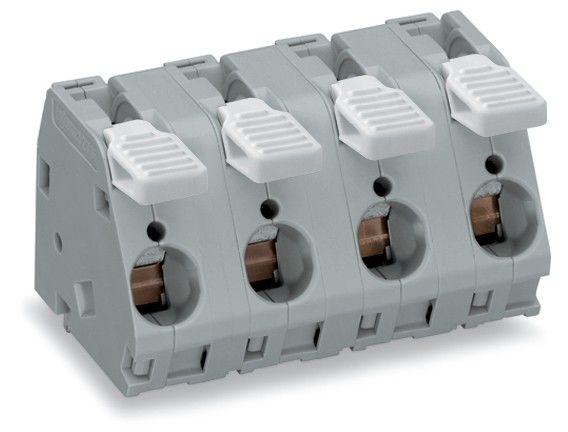

Leiterplattenklemme Hebel 2716-203/000-005

Hersteller: WAGO

Hersteller-Art.Nr.: 2716-203/000-005

EAN: 4050821517818

Ursprung: Polen

Zolltarif: 85369010

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 15 mm
3-polig
CAGE CLAMP®
16,00 mm²
rotHochstrom-Klemmenleisten mit Hebeln und CAGE CLAMP^®-Anschluss.
Werkzeuglos per Hand zu öffnen und zu schließen.
Mehrere Klemmstellen lassen sich gleichzeitig geöffnet halten besonders komfortabel beim Anschluss mehradriger Leitungen..
4 Lötstifte pro Kontakt für hohe mechanische Stabilität.
600 V UL im Rastermaß 15 mm.
Pin- und platzkompatibel zu Hochstromklemmen mit Schraubanschluss.

Merkmale:

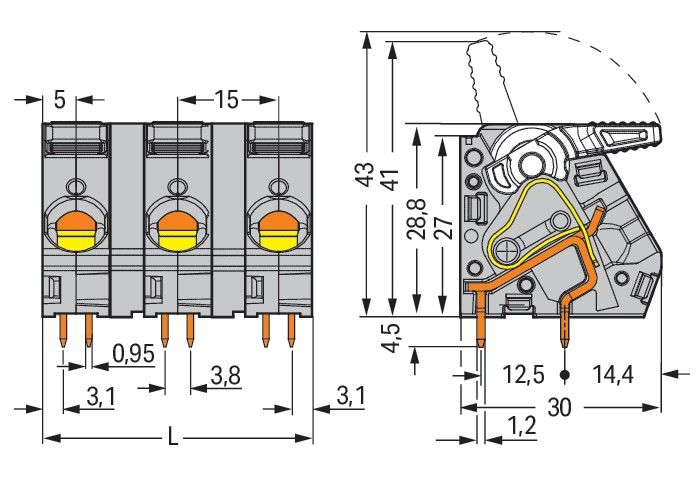

Höhe	28,8 mm
Anzahl der elektrischen Anschlüsse	3
Anzahl der Etagen	1

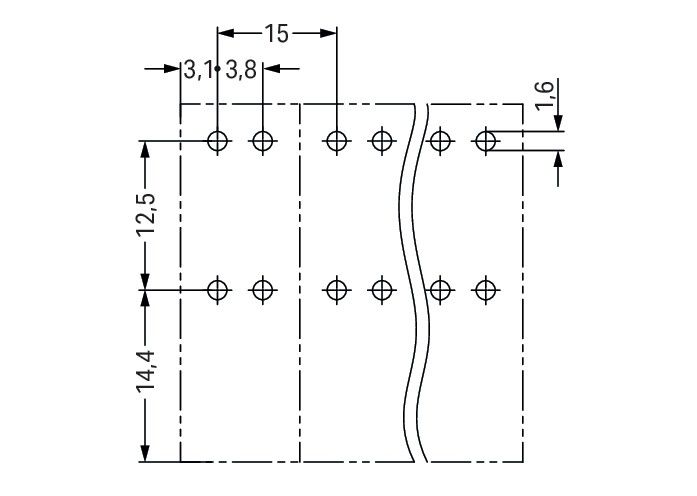

Rastermaß der Anschlüsse	15 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	76 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig	1,5..16 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..10 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..16 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	Thermoplast
Gehäusefarbe	rot
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-60..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	ohne
