WAGO Primär getaktete Stromver. 787-907

Primär getaktete Stromversorgung
1-phasig
Ausgangsspannung DC 30 V
Ausgangsstrom 0,9 A
mit LadereglerDie primär getaktete Gleichstromversorgung mit Laderegler 787-907 ersetzt das Netzgerät mit Laderegler 761-9007 im TO-PASS^®Outdoor-Gehäuse 761-9009.

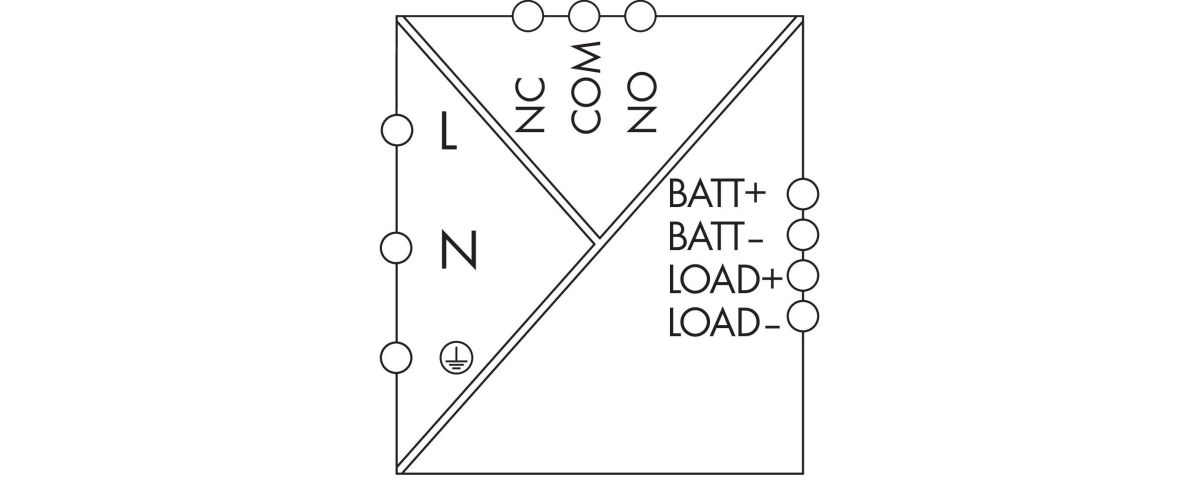

Die Eingangsklemmen L, N und PE der Gleichstromversorgung werden mit einer Netzspannung von AC 110 V   240 V verbunden. Die Ausgangsspannung des Netzgerätes von DC 30 V ist bereits ab Werk mit den Eingangsklemmen IN+ und IN- des Ladereglers verbunden.
Im Laderegler übernimmt ein integrierter Schaltkreis die Überwachung und Laderegelung des an den Klemmen BATT+ und BATT- angeschlossenen Akku-Moduls. Die Last wird mit den Klemmen LOAD+ und LOAD- des Ladereglers verbunden. Zusätzlich kann an den Klemmstellen NC, COM und NO ein Signalkontakt zur Warnung vor Tiefentladung genutzt werden.
Der Laderegler ist für zwei in Reihe geschaltete Blei-, Blei-Gel- oder Blei-Vlies- Akku-Module (jeweils mit Nennspannung DC 12 V, in Summe also DC 24 V) ausgelegt. Für die Nutzung im TO-PASS^®Outdoor-Gehäuse 761-9009 werden zwei Akku-Module vom Typ 761-9008, Blei-Gel-Akku, DC 12 V, Kapazität 1,2 Ah, Fabrikat Sonnenschein A512/1,2S empfohlen.
