WAGO Stecker f.Leiterplatten 770-814/011-000
Art.Nr.: 796220
Inhalt: 50 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Stecker f.Leiterplatten 770-814/011-000
Hersteller: WAGO
Hersteller-Art.Nr.: 770-814/011-000
EAN: 4044918524612
Ursprung: Polen
Zolltarif: 85366990

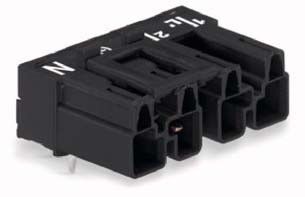

Stecker für Leiterplatten
abgewinkelt
4-polig
Kod. A
schwarz
Stiftleiste WINSTA® MIDI Kodierung A
Sichere Installationen durch spezielle Anschlusstechnik: die Stiftleiste WINSTA® MIDI Kodierung A. Mit unseren Leiterplatten-Steckverbindern erwerben Sie ein vielseitiges Steckverbindersystem für Ihre Geräte, das alle Anforderungen an einen robusten und einfach in Betrieb zu setzenden Geräteanschluss erfüllt. Die farbliche und mechanische Kodierung der Leiterplattensteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Leiterplattensteckverbinder WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Leiterplattensteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel erledigen können.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Wählen Sie Qualität und Haltbarkeit mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für eine Vielzahl von Verwendungszwecken.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.
| Merkmale: | |
| Verbindungsart | Leiterplatte zu Kabel |
| Steckverbinderausführung | freier Steckverbinder |
| Kontaktausführung | Stift |
| Polzahl | 4 |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 10 mm |
| Rastermaß der Anschlüsse | 10 mm |
| Winkel Leiterplatte/Kontakt | 0°/180° (horizontal) |
| Bemessungsstrom In | 25 A |
| Bemessungsspannung | 400 V |
| Bemessungsstoßspannung | 6 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Durchmesser Anschlusspin | 1,28 mm |
| Länge des Pins | 3,5 mm |
| Werkstoff des Isolierkörpers | Polyamid (PA) |
| Gehäusefarbe | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -35..85 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | ohne |
