WALTHER Anschlussschrank WA0046
Art.Nr.: 681537
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

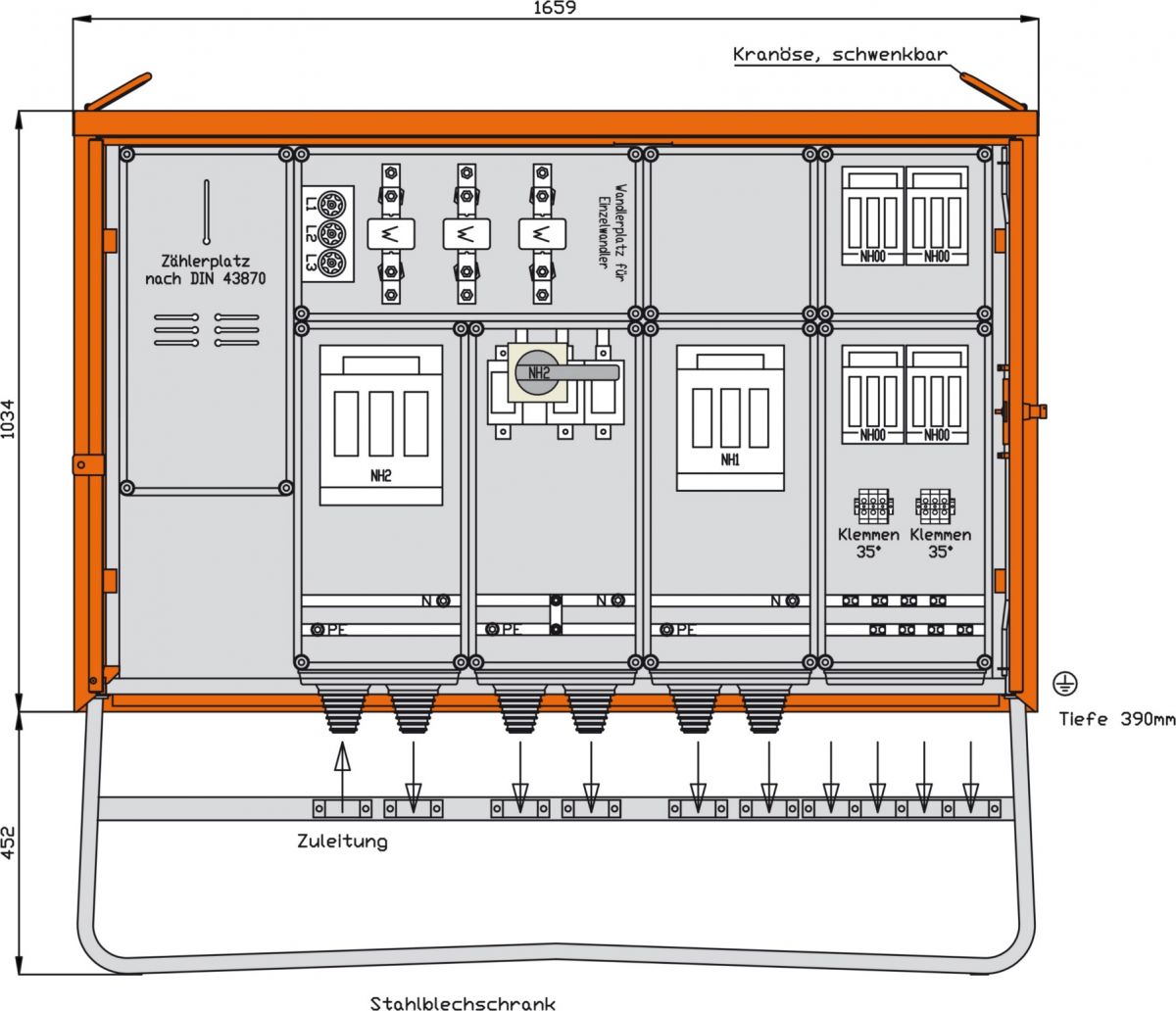

Anschlussschrank WA0046
Hersteller: WALTHER
Hersteller-Art.Nr.: WA0046
EAN: 4015609750603
Ursprung: Deutschland
Zolltarif: 85371098
WALTHER Anschlussschrank
Anschlussleistung: 218kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H31) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54
Größe ca.: 1034 x 1659 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Anschluss:
1 NH2-Sicherungslasttrennschalter 400A
mit Bolzenanschluss M10
Messung:
1 Spannungspfadsicherung 3P 6A -DIAZED-
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung:
1 NH2-Lasttrennschalter mit Sicherungen 315A
mit Bolzenanschluss M10
1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenanschluss M10
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Reihenklemme bis 35qmm
| Merkmale: | |
| Ausführung | Anschlussschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 415 A |
| Anschlussleistung | 218 kVA |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | NH2 |
| Hauptschalter-Bemessungsstrom | 315 A |
| Anzahl der Pole Hauptschalter | 3 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1659 mm |
| Höhe | 1486 mm |
| Tiefe | 390 mm |
