WALTHER Anschlussverteilerschrank DEM160-W
Art.Nr.: 681524
Lieferzeit: 7-14 Arbeitstage
Anschlussverteilerschrank DEM160-W
Hersteller: WALTHER
Hersteller-Art.Nr.: DEM160-W
EAN: 4015609574483
Ursprung: Deutschland
Zolltarif: 85371098

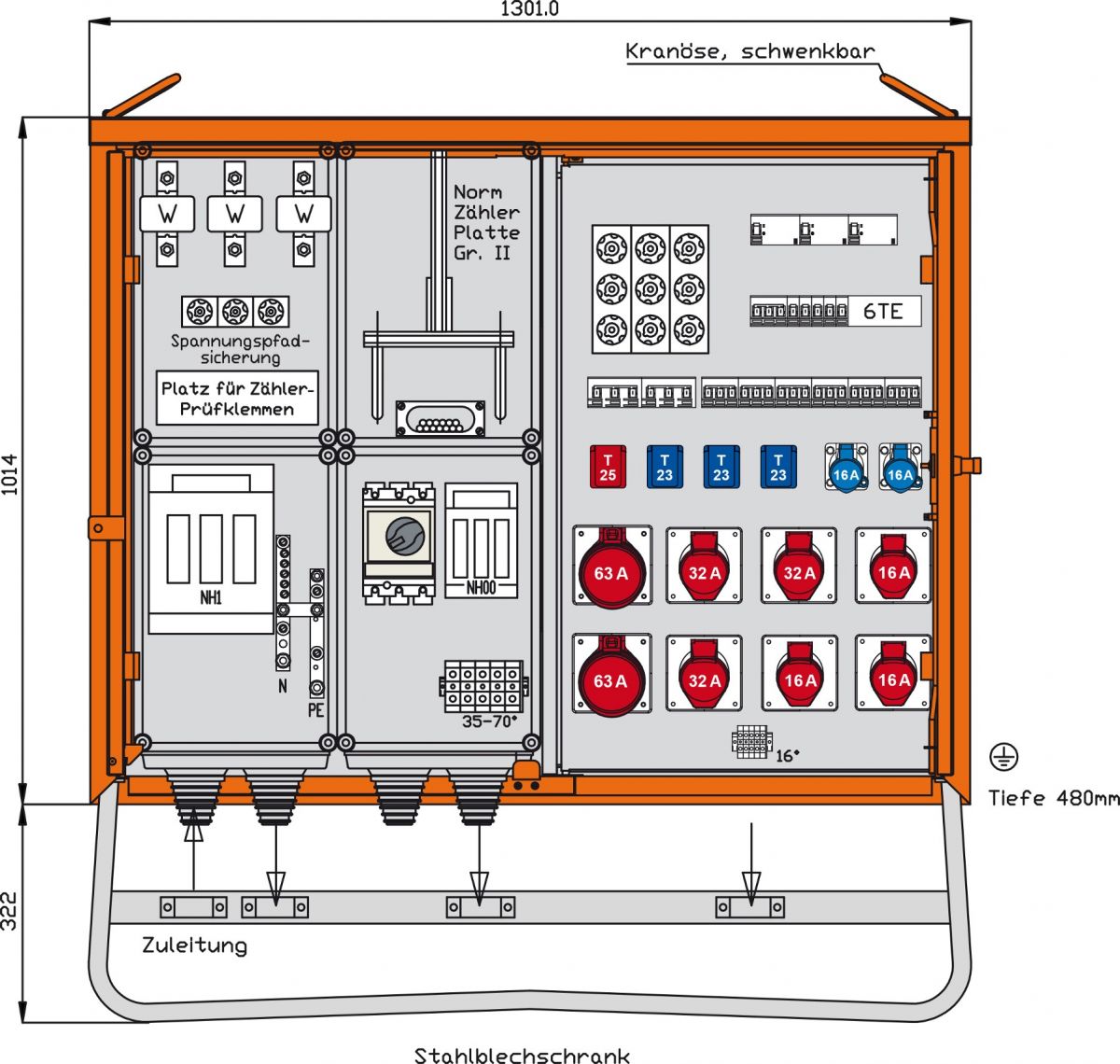

Anschlussverteilerschrank Anschlussleistung : 111kVA nach IEC61439-4 Gehäuse (H24) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 3000 -feuerrot- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart : IP 44 Messeinrichtung Schutzart : IP 54 Größe ca.: 1014 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm Anschluss: 1 NH1-Sicherungslasttrennschalter 160A mit Zugangsklemme 70-150qmm Messung: 1 Spannungspfadsicherung 3P 10A (E27) 1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II 1 Wandlerplatz "
Schweiz"
mit Platz für Zählerprüfklemme Abgang / Absicherung: 1 NH00-Sicherungslasttrennschalter 125A als Kranabgang mit Abgangsklemme 5 x 35-70qmm 1 Hauptschalter 3P 160A Typ M+G 1 CEE-Anbaudose 63A 5P 400V 6h 1 Abgangsklemme 5 x 16qmm auf 1 Leitungsschutzschalter (MCB) 3P 63A -C- /25kA 1 CEE-Anbaudose 63A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 63A -C- /25kA 2 RCD-Schutzschalter 4P 63A/30mA -A- mit je 1 Sicherungselement 3P 63A (E33) 3 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- mit Sicherungselement 3P 35A (E33) 2 CEE-Anbaudosen 16A 3P 230V 6h mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- 1 Anbaudose Typ 25 mit Leitungsschutzschalter (MCB) 3P 16A -C- 4 Anbaudosen Typ 23 mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C- 1 Hutschiene 6 TE für Kundeneinbauten
Merkmale: | |
Ausführung | Anschlussverteilerschrank |
Bemessungsspannung | 230/400 V |
Bemessungsstrom | 160 A |
Anschlussleistung | 111 kVA |
Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 2 |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 3 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 3 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
Anzahl der Steckdosen Schweizer Norm Typ 23 | 4 |
Anzahl der Steckdosen Schweizer Norm Typ 25 | 1 |
Anzahl der Zählerfelder | 1 |
Hauptschalter | ohne |
Hauptschalter-Bemessungsstrom | 160 A |
Anzahl der Pole Hauptschalter | 3 |
Anzahl der Leitungsschutzschalter | 14 |
Fehlerstrom-Typ | A |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 3 |
Notschalter | nein |
Schutzart (IP) | IP44 |
Werkstoff des Gehäuses | Stahlblech |
Breite | 1301 mm |
Höhe | 1336 mm |
Tiefe | 480 mm |
