WALTHER Anschlussverteilerschrank WAV0179CH1
Art.Nr.: 681551
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Anschlussverteilerschrank WAV0179CH1
Hersteller: WALTHER
Hersteller-Art.Nr.: WAV0179CH1
EAN: 4015609572403
Ursprung: Deutschland
Zolltarif: 85371098
WALTHER Anschlussverteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4
Gehäuse (H16) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54

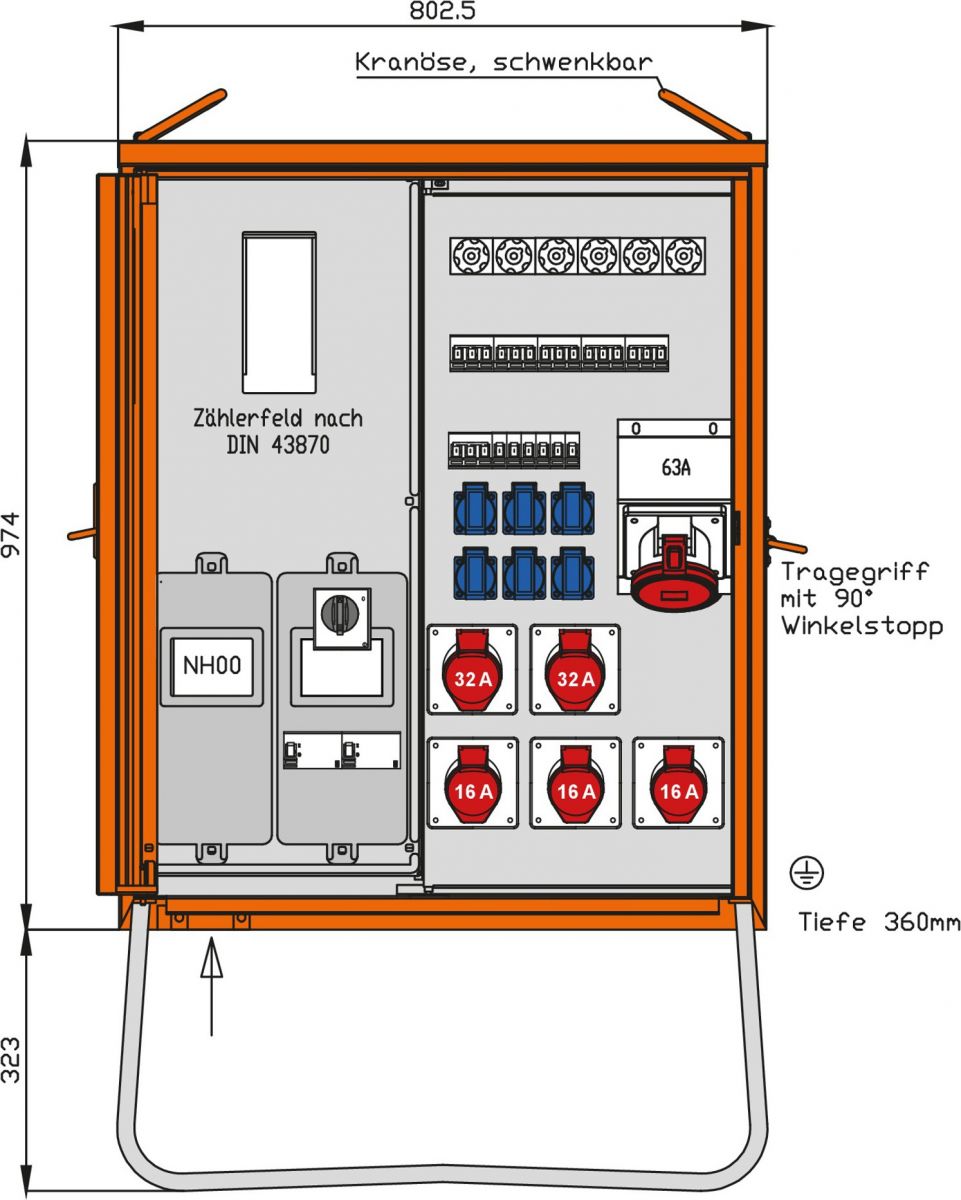

Größe ca.: 974 x 803 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 100A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung:
1 Leistungsschalter 3P 80A
mit thermisch-magnetischem Auslöser
1 CEE-Anbaudose 63A 5P 400V 6h
mit Sicherungselement 3P 63A (E33)
1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A (E33)
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
3 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
1 Anbaudose Typ 25
mit Leitungsschutzschalter (MCB) 3P 16A -C-
5 Anbaudosen Typ 23
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
| Merkmale: | |
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 80 A |
| Anschlussleistung | 55 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 3 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 5 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 1 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | Leistungsschalter |
| Hauptschalter-Bemessungsstrom | 80 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 11 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 803 mm |
| Höhe | 974 mm |
| Tiefe | 360 mm |
