WALTHER Anschlussverteilerschrank WAV0241R1
Art.Nr.: 681213
Lieferzeit: 7-14 Arbeitstage
Anschlussverteilerschrank WAV0241R1
Hersteller: WALTHER
Hersteller-Art.Nr.: WAV0241R1
EAN: 4015609067930
Ursprung: Deutschland
Zolltarif: 85371098

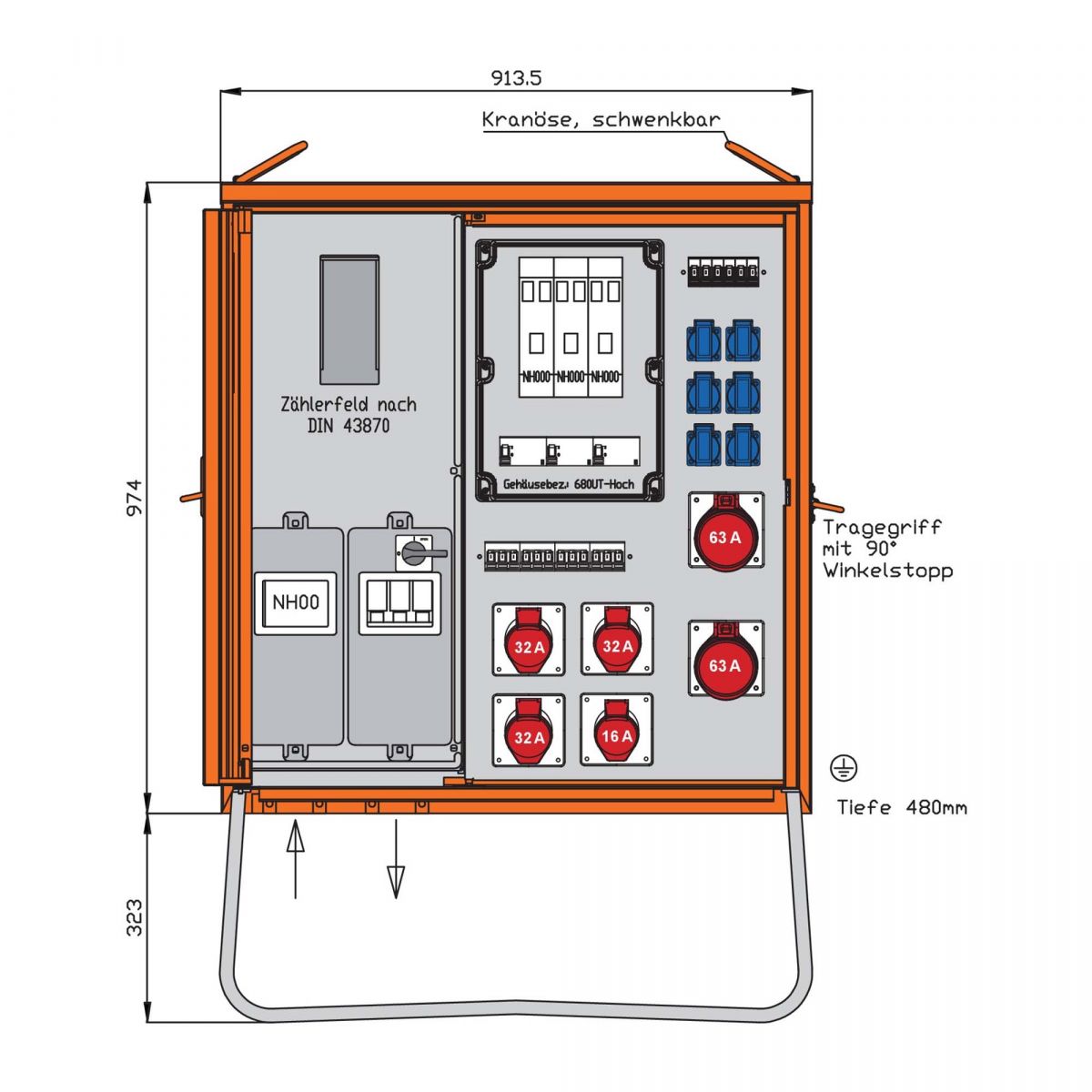

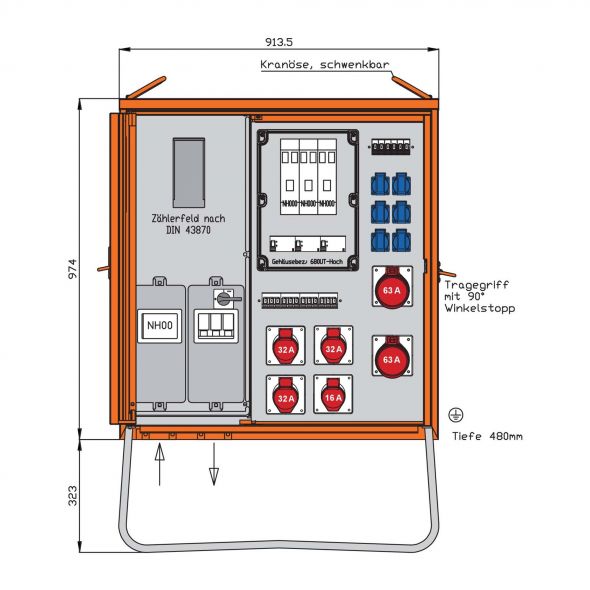

Anschlussverteilerschrank Anschlussleistung: 69kVA nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H17) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 974 x 914 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mm Anschluss: 1 NH00-Sicherungslasttrennschalter 100A mit Bügelklemmen 10-50qmm Messung: 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 Abgang / Absicherung: 1 Leistungsschalter 3P 100A mit thermisch-magnetischem Auslöser 1 Abgangsklemme 10-50qmm 2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale: | |
Ausführung | Anschlussverteilerschrank |
Bemessungsspannung | 230/400 V |
Bemessungsstrom | 100 A |
Anschlussleistung | 69 kVA |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anzahl der Zählerfelder | 1 |
Hauptschalter | Leistungsschalter |
Hauptschalter-Bemessungsstrom | 100 A |
Anzahl der Pole Hauptschalter | 3 |
Anzahl der Leitungsschutzschalter | 10 |
Fehlerstrom-Typ | B |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
Notschalter | nein |
Schutzart (IP) | IP44 |
Werkstoff des Gehäuses | Stahlblech |
Breite | 914 mm |
Höhe | 1297 mm |
Tiefe | 360 mm |
