WALTHER Anschlussverteilerschrank WAV0267R1
Art.Nr.: 681217
Lieferzeit: 7-14 Arbeitstage
Anschlussverteilerschrank WAV0267R1
Hersteller: WALTHER
Hersteller-Art.Nr.: WAV0267R1
EAN: 4015609067978
Ursprung: Deutschland
Zolltarif: 85371098

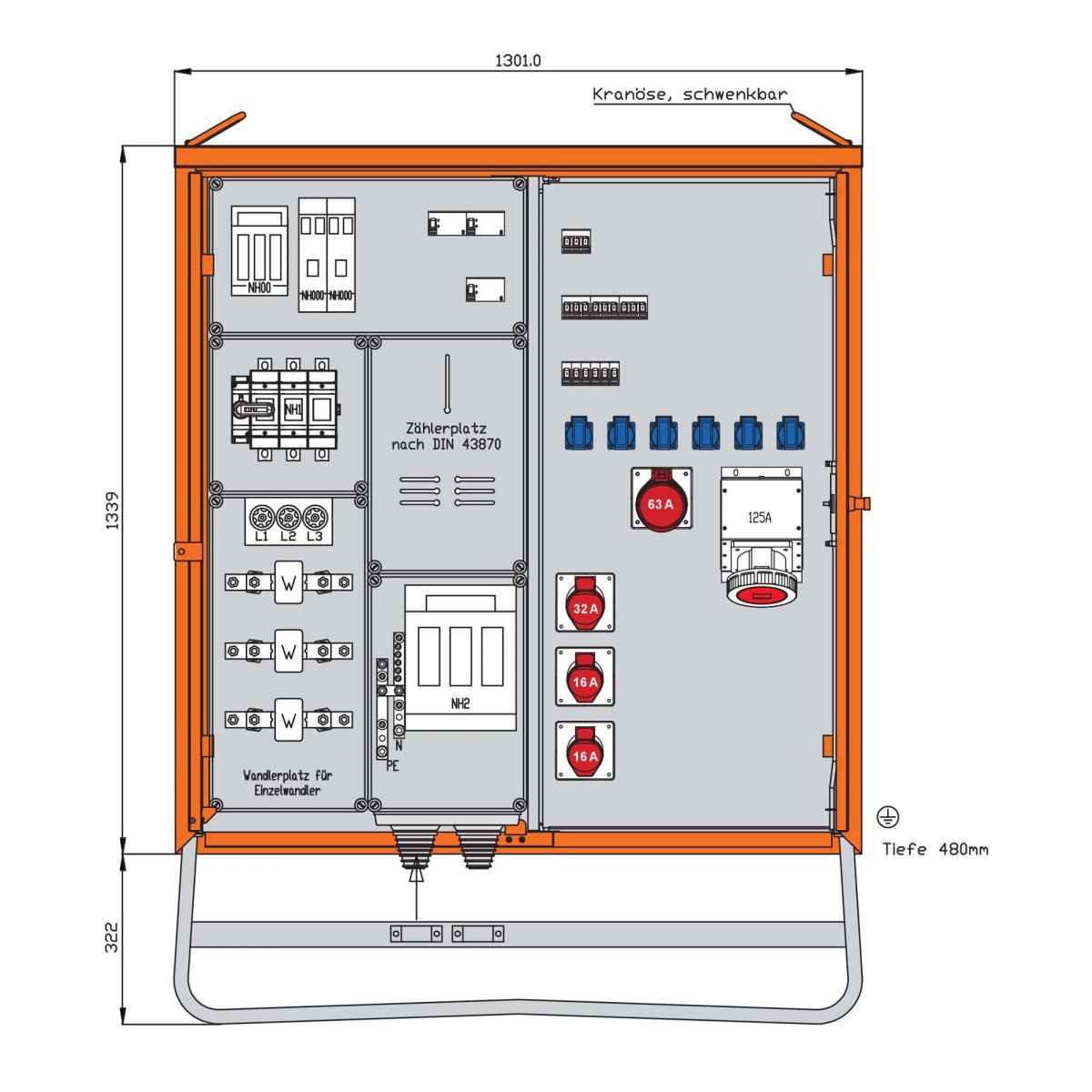

Anschlussverteilerschrank Anschlussleistung: 138kVA nach IEC61439-4 und DIN/VDE 43868/1 Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punk Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Messeinrichtung Schutzart: IP 54 Größe ca.: 1339 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm Anschluss: 1 NH2-Sicherungslasttrennschalter 315A mit Bolzenanschluss M10 Messung: 1 Spannungspfadsicherung 3P 6A -DIAZED- 1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 1 Wandleraufnamevorrichtung mit Cu-Schinen und ISO-Stützern vorverdrahtet für Einzelwandler Abgang / Absicherung: 1 NH1-Lasttrennschalter mit Sicherungen 200A 1 RCD-Schutzschalter 4P 125A/300mA -B- mit NH00-Sicherungslasttrennschalter 100A 1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 1 CEE-Anbaudose 63A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 50A -D- 1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A 1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 32A 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Merkmale: | |
Ausführung | Anschlussverteilerschrank |
Bemessungsspannung | 230/400 V |
Bemessungsstrom | 200 A |
Anschlussleistung | 138 kVA |
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 1 |
Anzahl der SCHUKO-Steckdosen | 6 |
Anzahl der Zählerfelder | 1 |
Hauptschalter | NH1 |
Hauptschalter-Bemessungsstrom | 200 A |
Anzahl der Pole Hauptschalter | 3 |
Anzahl der Leitungsschutzschalter | 10 |
Fehlerstrom-Typ | B |
Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
Notschalter | nein |
Schutzart (IP) | IP44 |
Werkstoff des Gehäuses | Stahlblech |
Breite | 1301 mm |
Höhe | 1661 mm |
Tiefe | 480 mm |
