WALTHER Beleuchtungsverteiler WV0283BER1
Art.Nr.: 681240
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Beleuchtungsverteiler WV0283BER1
Hersteller: WALTHER
Hersteller-Art.Nr.: WV0283BER1
EAN: 4015609068586
Ursprung: Deutschland
Zolltarif: 85371098
WALTHER Beleuchtungsverteilerschrank
Anschlussleistung: 138kVA
nach IEC61439-4
Gehäuse (H29BE) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44

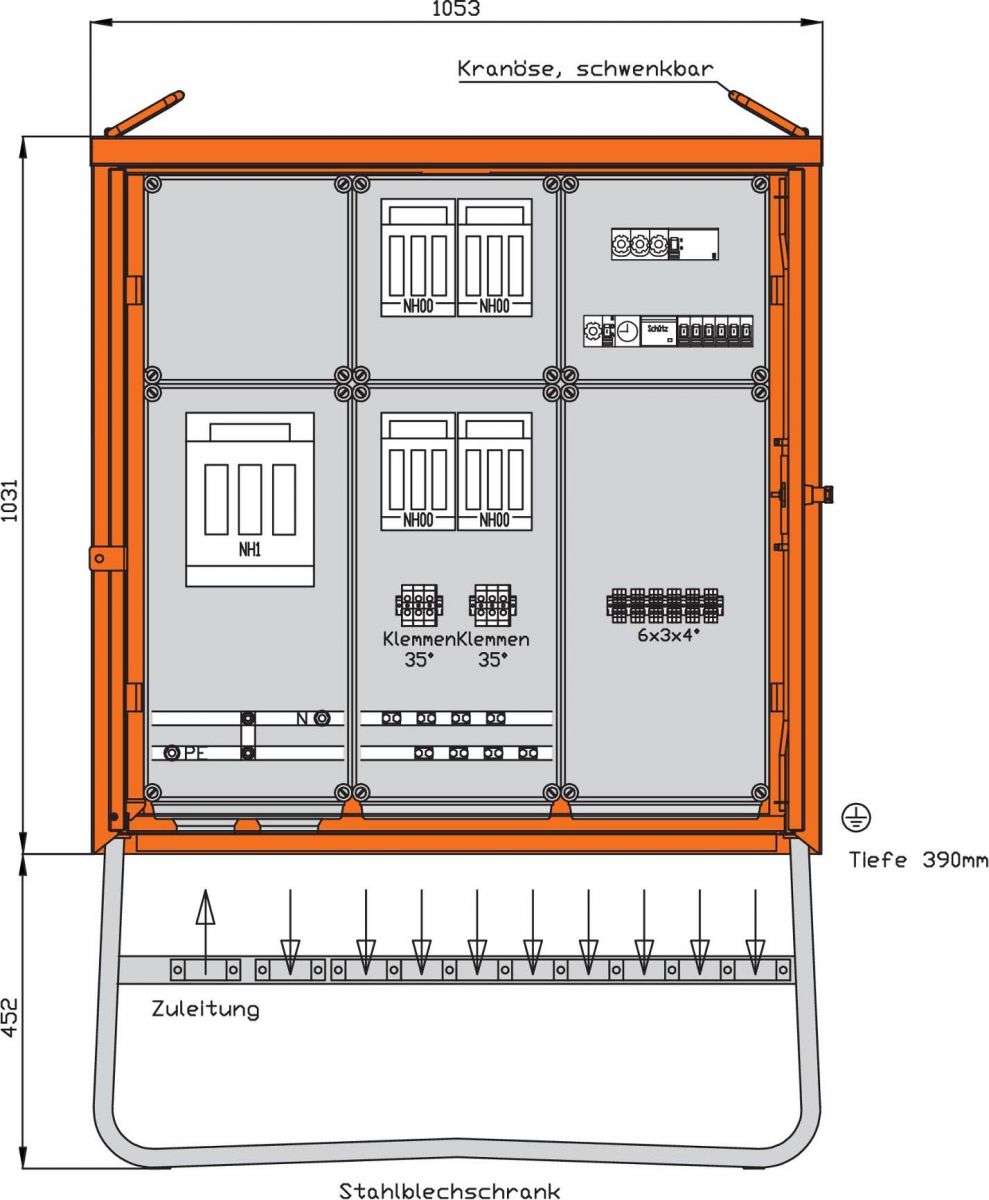

Größe ca.: 1031 x 1053 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Anschluss:
1 NH1-Sicherungslasttrennschalter 200A
mit Bolzenanschluss M10
Abgang / Absicherung:
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50qmm
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Abgangsklemme 5 x 35qmm
1 Lasttrennschalter mit Sicherungen 3P 35A D02
1 RCD-Schutzschalter 4P 40A/30mA
1 Sicherungselement 1P 6A D01
-als Steuersicherung-
1 digitale Zeitschaltuhr
1 H-O-A-Schalter
1 Schütz 3P 40A
6 Leitungsschutzschalter (MCB) 1P 16A -B-
mit je 1 Abgangsklemme 3 x 4qmm
| Merkmale: | |
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 200 A |
| Anschlussleistung | 138 kVA |
| Hauptschalter | NH1 |
| Hauptschalter-Bemessungsstrom | 200 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 6 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1053 mm |
| Höhe | 1483 mm |
| Tiefe | 390 mm |
