WALTHER Fest-u. Marktplatzvert. 83100265
Art.Nr.: 708758
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Fest-u. Marktplatzvert. 83100265
Hersteller: WALTHER
Hersteller-Art.Nr.: 83100265
EAN: 4015609010967
Ursprung: Deutschland
Zolltarif: 85371098

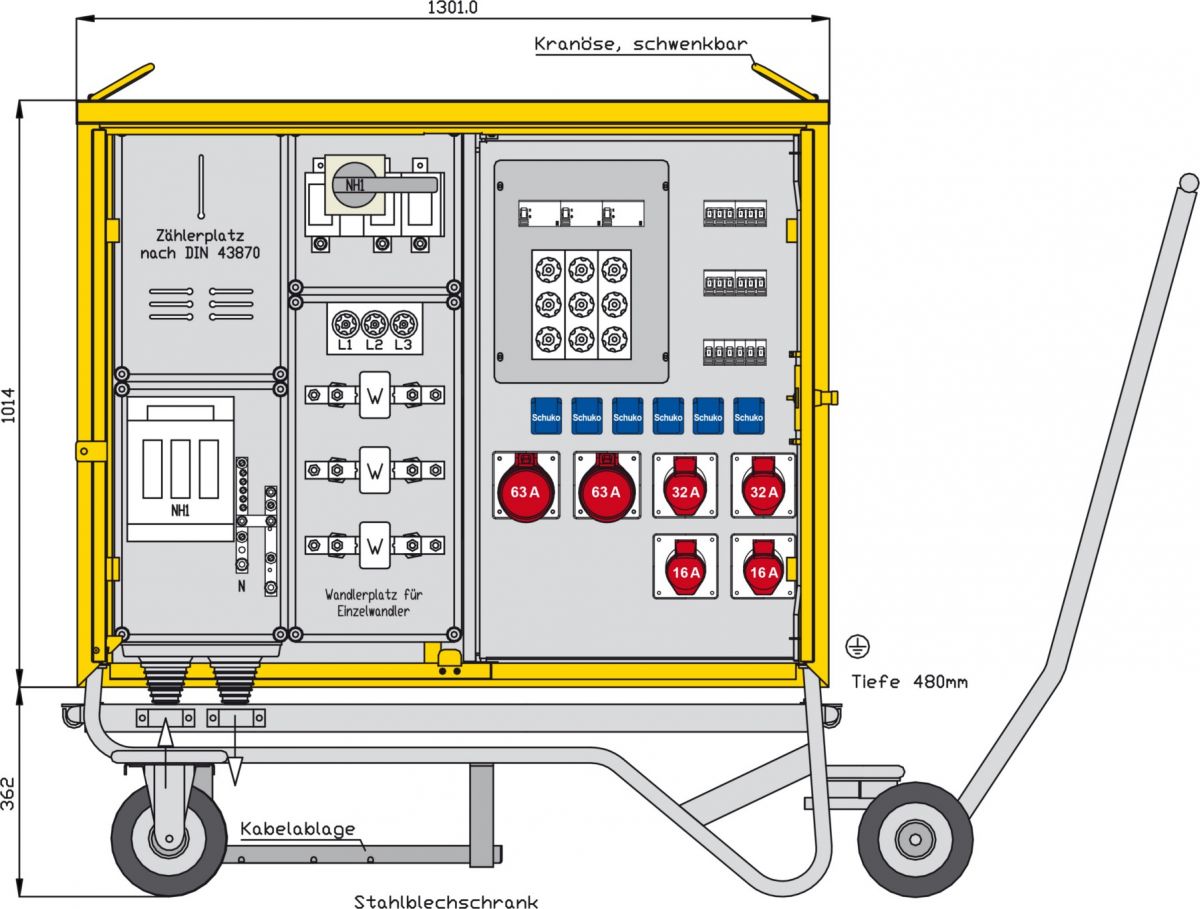

WALTHER Mobiler- Fest- und Marktplatzverteiler
Gehäuse (H24-F2) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 7032 -grau-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54
Größe ca.: 1014 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 362mm
+ Vollgummi-Bereifung und Kabelablage
+ Hebelroller lenkbar/abnehmbar mit Griff
Anschluss:
1 NH1-Sicherungslasttrennschalter 250A
mit Bolzenanschluss M10
Messung:
1 Spannungspfadsicherung 3P 6A -DIAZED-
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
1 Wandleraufnahmevorrichtung
mit Cu-Schienen und ISO-Stützern
vorverdrahtet für Einzelwandler
Abgang / Absicherung:
1 NH1-Lasttrennschalter mit Sicherungen 160A
2 RCD-Schutzschalter 4P 63A/300mA -A-
mit je 1 Sicherungselement 3P 63A (E33)
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A (E33)
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
| Merkmale: | |
| Ausführung | mobiler Endverteiler |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 160 A |
| Anschlussleistung | 111 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der SCHUKO-Steckdosen | 6 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | NH1 |
| Hauptschalter-Bemessungsstrom | 160 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 10 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | nein |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1301 mm |
| Höhe | 1376 mm |
| Tiefe | 480 mm |
