WALTHER Indus .u. Marktplatzvert. 83215800
Art.Nr.: 708781
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Indus .u. Marktplatzvert. 83215800
Hersteller: WALTHER
Hersteller-Art.Nr.: 83215800
EAN: 4015609009770
Ursprung: Deutschland
Zolltarif: 85371098

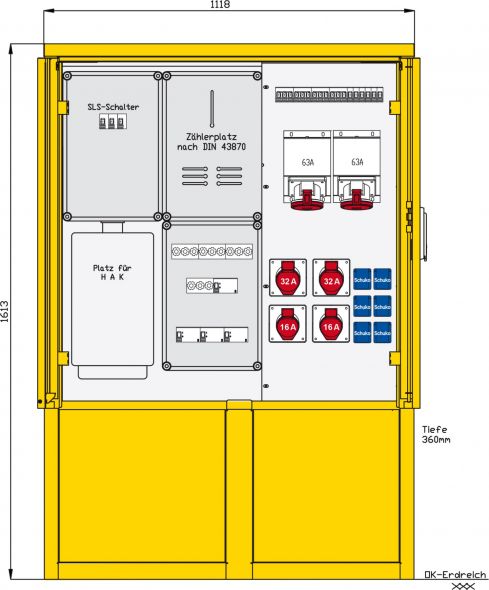

WALTHER Industrie- und Marktplatzverteiler
Gehäuse aus Edelstahl (Werkstoff 1.4301)
mit Lackierung RAL 7032 -grau-
mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigung
mit Doppeltür und 3-Punkt-Stangenschloss sowie Schwenkhebel
mit Profilhalbzylinder, Schließung G2123
sowie Kunststoff-Regenschutzkappe
Einbauten bis einschl. RCD-Schutzschalter schutzisoliert
vordere Blende zur Montage abnehmbar
Kabelausführung bei geschlossener Tür möglich
Schutzart: IP 44
Größe ca.: 1600 x 1100 x 360mm / H-B-T
Anschluss:
1 Platz für HAK 125A NH00
Größe ca.: 400 x 250mm / H x B
Messung:
1 SLS-Schalter 3P 100A
Typ: HTN390E
1 DS-Zählerplatz ohne Zähler nach DIN 43870/2
Abgang / Absicherung:
2 RCD-Schutzschalter 4P 63A/300mA -A-
mit je 1 Sicherungselement 3P 63A D02
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A D02
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
mit Sicherungselement 3P 35A D02
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -B-
| Merkmale: | |
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 100 A |
| Anschlussleistung | 69 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der SCHUKO-Steckdosen | 6 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | sonstige |
| Hauptschalter-Bemessungsstrom | 100 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 10 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | nein |
| Werkstoff des Gehäuses | sonstige |
| Breite | 1118 mm |
| Höhe | 1613 mm |
| Tiefe | 360 mm |
