WALTHER Verteilerschrank DEM80-V2
Art.Nr.: 681527
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

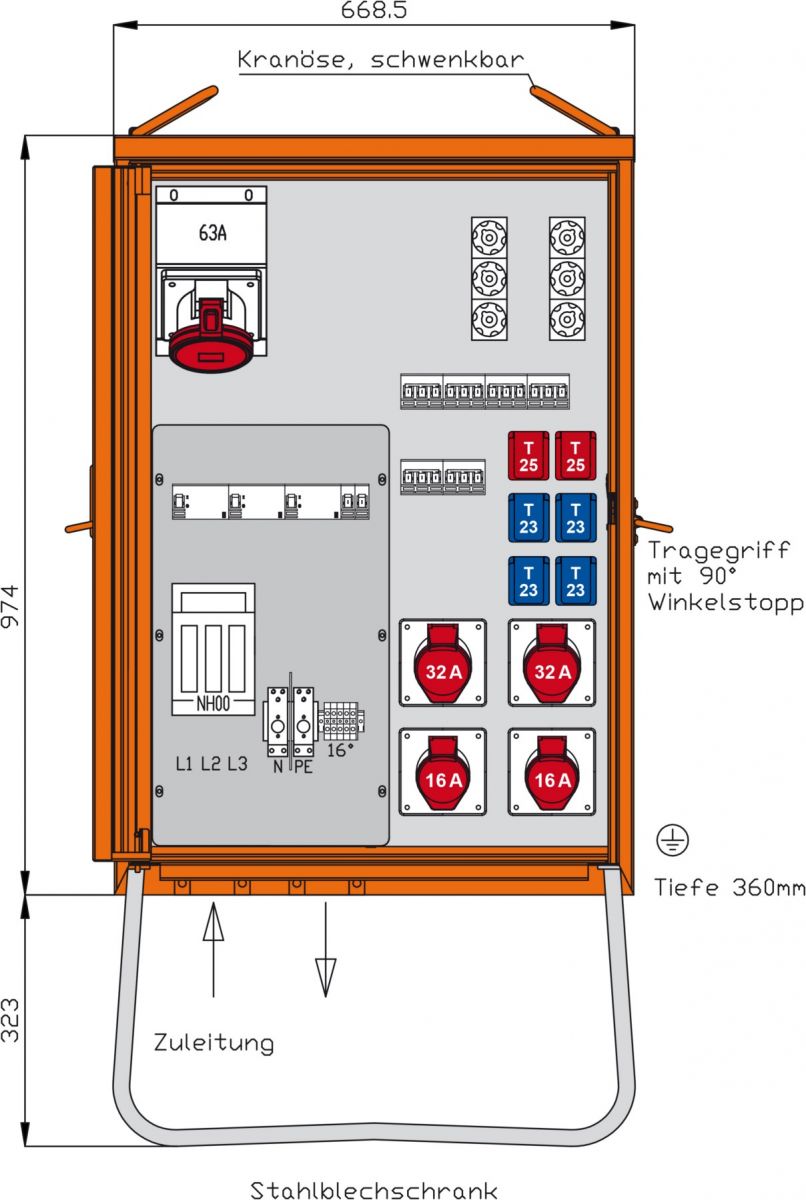

Verteilerschrank DEM80-V2
Hersteller: WALTHER
Hersteller-Art.Nr.: DEM80-V2
EAN: 4015609704415
Ursprung: Deutschland
Zolltarif: 85371098
WALTHER Verteilerschrank
Anschlussleistung: 55kVA
nach IEC61439-4
Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44
Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 80A
mit Bügelklemmen 10-50qmm
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 63A/300mA -A-
1 CEE-Anbaudose 63A 5P 400V 6h
1 Abgangsklemme 5 x 16qmm
auf 1 Sicherungselement 3P 63A (E33)
1 RCD-Schutzschalter 4P 63A/30mA -A-
mit Sicherungselement 3P 63A (E33)
2 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA
2 Anbaudosen Typ 25
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
4 Anbaudosen Typ 23
auf 2 Leitungsschutzschalter (MCB) 1P 16A -C-
| Merkmale: | |
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 80 A |
| Anschlussleistung | 55 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 4 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 2 |
| Hauptschalter | NH00 |
| Hauptschalter-Bemessungsstrom | 80 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 8 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 1 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 669 mm |
| Höhe | 1297 mm |
| Tiefe | 360 mm |
