Verteilerschrank WV0572R1

Hersteller: WALTHER

Hersteller-Art.Nr.: WV0572R1

EAN: 4015609068371

Ursprung: Deutschland

Zolltarif: 85371098

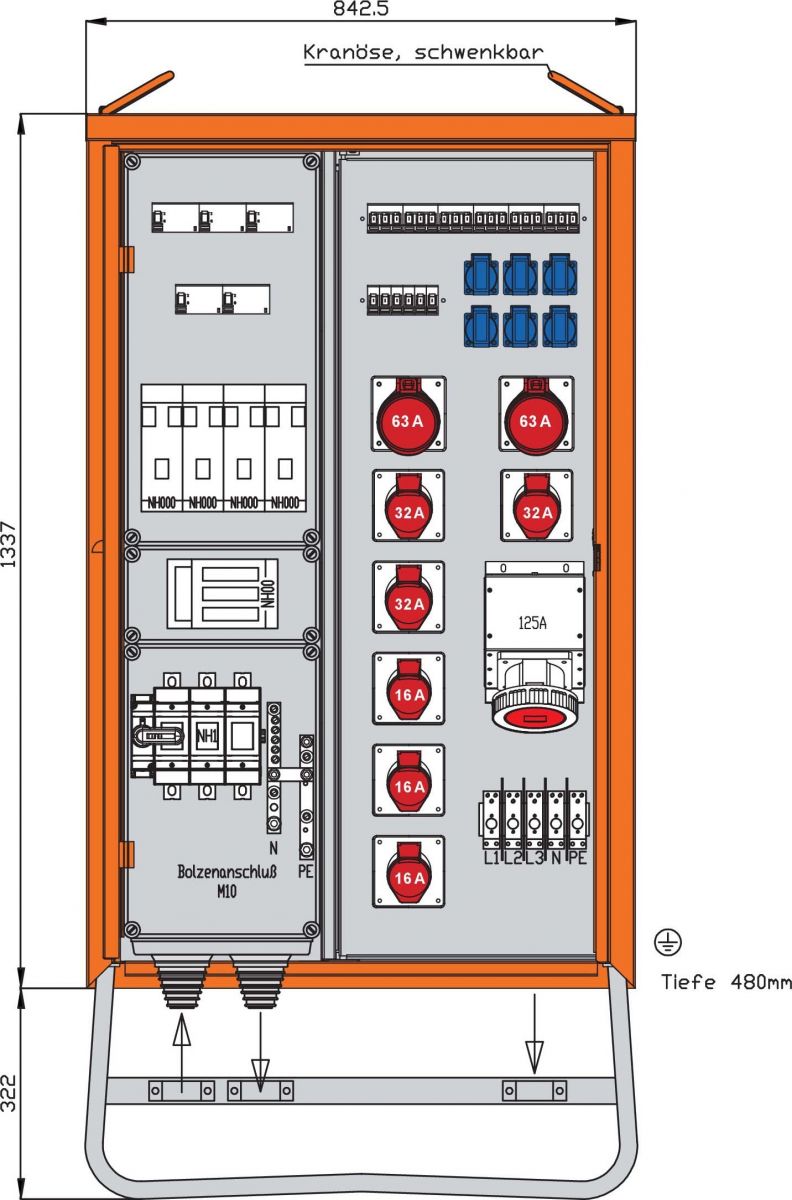

Verteilerschrank Anschlussleistung: 139kVA nach IEC61439-4 Gehäuse (H45) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1337 x 843 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm Anschluss: 1 NH1-Lasttrennschalter mit Sicherungen 200A mit Bolzenanschluss M10 Abgang / Absicherung: 1 RCD-Schutzschalter 4P 125A/500mA -A- mit NH00-Sicherungslasttrennschalter 100A 1 CEE-Anbaudose 125A 5P 400V 6h ohne Vorsicherung -direkt ab RCD- 1 Abgangsklemme 5 x 16-70qmm ohne Vorsicherung -direkt ab RCD- 2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD- 1 RCD-Schutzschalter 4P 63A/30mA -B- mit NH000-Sicherungslasttrennschalter 63A 3 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 1 RCD-Schutzschalter 4P 40A/30mA -A- mit NH000-Sicherungslasttrennschalter 35A 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Merkmale:
Ausführung	Verteilerschrank
Bemessungsspannung	230/400 V
Bemessungsstrom	200 A
Anschlussleistung	138 kVA
Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig	3
Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig	3
Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig	2
Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig	1
Anzahl der SCHUKO-Steckdosen	6
Hauptschalter	NH1
Hauptschalter-Bemessungsstrom	200 A
Anzahl der Pole Hauptschalter	3
Anzahl der Leitungsschutzschalter	12
Fehlerstrom-Typ	B
Anzahl der Fehlerstrom-Schutzschalter 30 mA	2
Anzahl der Fehlerstrom-Schutzschalter 300 mA	2
Notschalter	nein
Schutzart (IP)	IP44
Werkstoff des Gehäuses	Stahlblech
Breite	843 mm
Höhe	1659 mm
Tiefe	480 mm
