WALTHER Verteilerschrank WV0623R1
Art.Nr.: 681269
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Verteilerschrank WV0623R1
Hersteller: WALTHER
Hersteller-Art.Nr.: WV0623R1
EAN: 4015609068425
Ursprung: Deutschland
Zolltarif: 85371098
WALTHER Verteilerschrank
Anschlussleistung: 246kVA
nach IEC61439-4
Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44

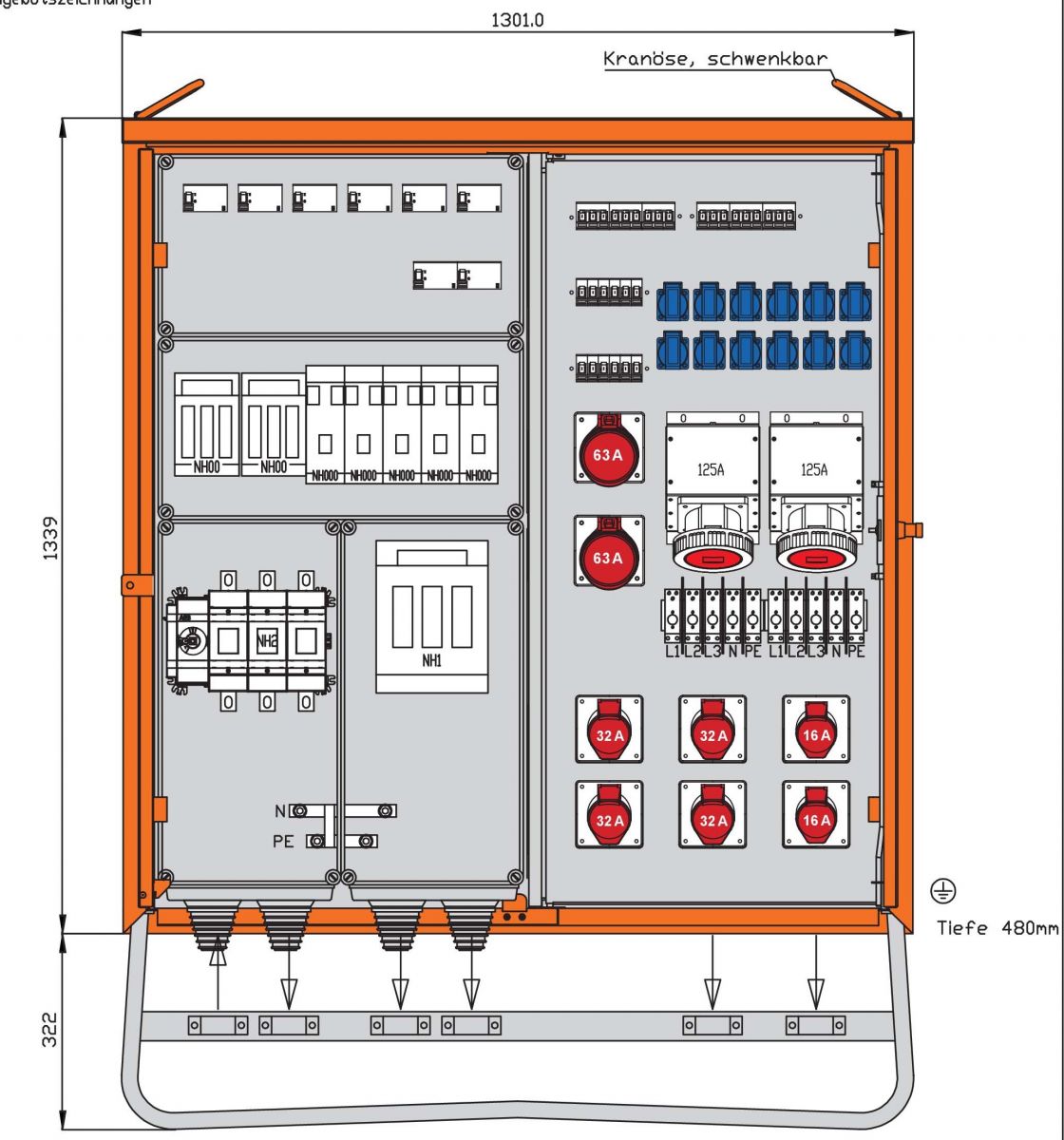

Größe ca.: 1339 x 1301 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH1-Lasttrennschalter mit Sicherungen 355A
mit Bolzenanschluss M10
Abgang / Absicherung:
1 NH1-Sicherungslasttrennschalter 200A
mit Bolzenabgang M10
1 RCD-Schutzschalter 4P 125A/500mA -A-
mit NH00-Sicherungslasttrennschalter 100A
1 CEE-Anbaudose 125A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
1 Abgangsklemme 5 x 16-70qmm
ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4P 125A/500mA -B-
mit NH00-Sicherungslasttrennschalter 100A
1 CEE-Anbaudose 125A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
1 Abgangsklemme 5 x 16-70qmm
ohne Vorsicherung -direkt ab RCD-
2 RCD-Schutzschalter 4P 63A/300mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
2 CEE-Anbaudosen 63A 5P 400V 6h
ohne Vorsicherungen -direkt ab RCD-
2 RCD-Schutzschalter 4P 63A/30mA -B-
mit je 1 NH000-Sicherungslasttrennschalter 63A
4 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
2 RCD-Schutzschalter 4P 40A/30mA -A-
auf 1 NH000-Sicherungslasttrennschalter 63A
12 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
| Merkmale: | |
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 355 A |
| Anschlussleistung | 246 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 4 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 125 A / 400 V / 5-polig | 2 |
| Anzahl der SCHUKO-Steckdosen | 12 |
| Hauptschalter | NH2 |
| Hauptschalter-Bemessungsstrom | 355 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 18 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 4 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1301 mm |
| Höhe | 1661 mm |
| Tiefe | 480 mm |
