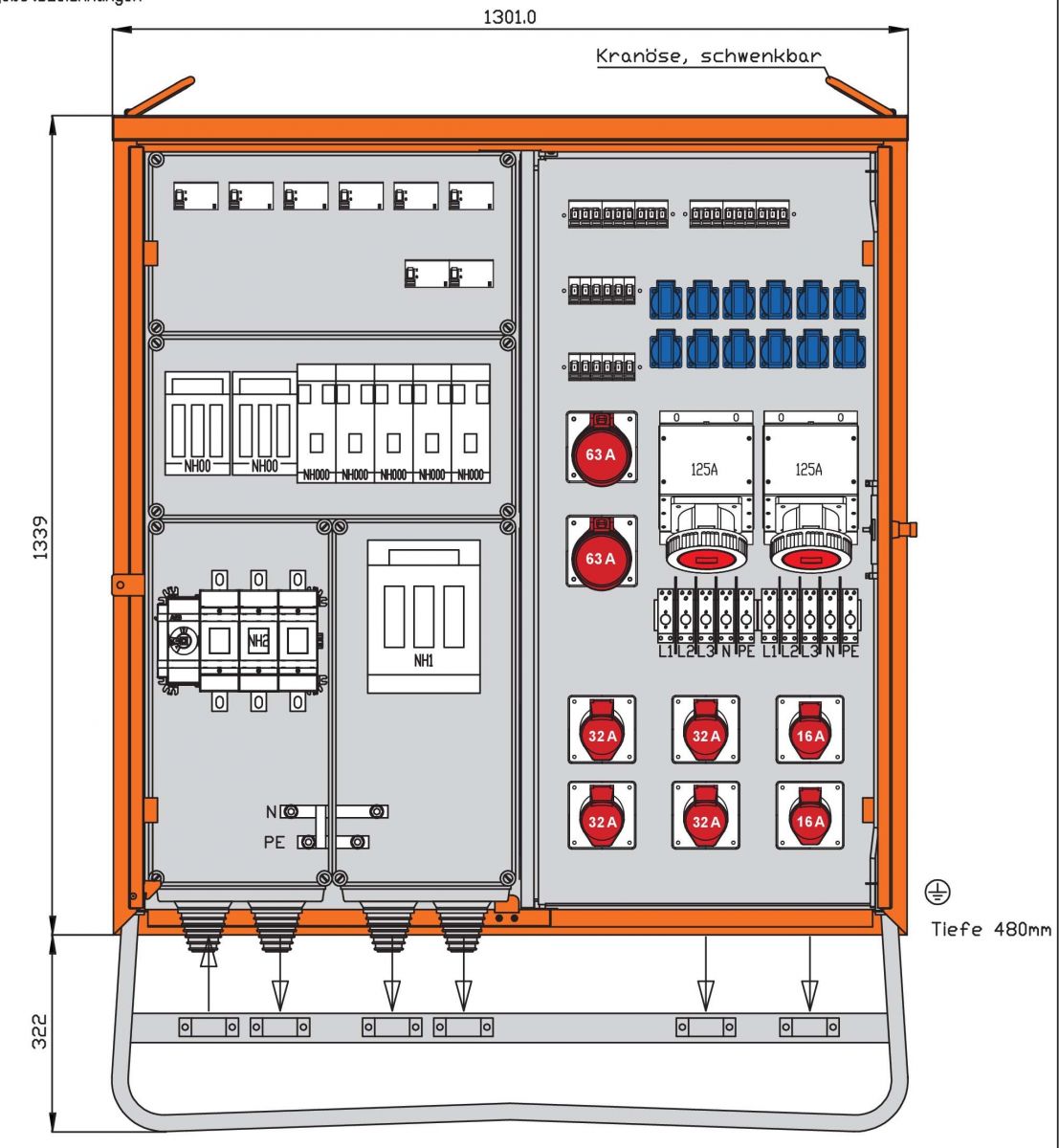

WALTHER Verteilerschrank WV0624R1

Verteilerschrank Anschlussleistung: 246kVA nach IEC61439-4 Gehäuse (H42) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Doppeltür und 3-Punkt Stangenschloss mit Drehknauf und Vorrichtung für Vorhängeschloss mit Kranösen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse Schutzart: IP 44 Größe ca.: 1339 x 1301 x 480mm / H-B-T + Untergestell-Höhe ca.: 322mm Anschluss: 1 NH2-Lasttrennschalter mit Sicherungen 355A mit Bolzenanschluss M10 Abgang / Absicherung: 1 NH1-Sicherungslasttrennschalter 200A mit Bolzenabgang M10 2 RCD-Schutzschalter 4P 125A/500mA -B- mit je 1 NH00-Sicherungslasttrennschalter 100A 2 CEE-Anbaudosen 125A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD- 2 Abgangsklemmen 5 x 16-70qmm ohne Vorsicherungen -direkt ab RCD- 2 RCD-Schutzschalter 4P 63A/300mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 2 CEE-Anbaudosen 63A 5P 400V 6h ohne Vorsicherungen -direkt ab RCD- 2 RCD-Schutzschalter 4P 63A/30mA -B- mit je 1 NH000-Sicherungslasttrennschalter 63A 4 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C- 2 RCD-Schutzschalter 4P 40A/30mA -A- auf 1 NH000-Sicherungslasttrennschalter 63A 12 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
