WALTHER Verteilerschrank WV0746R1
Art.Nr.: 681275
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

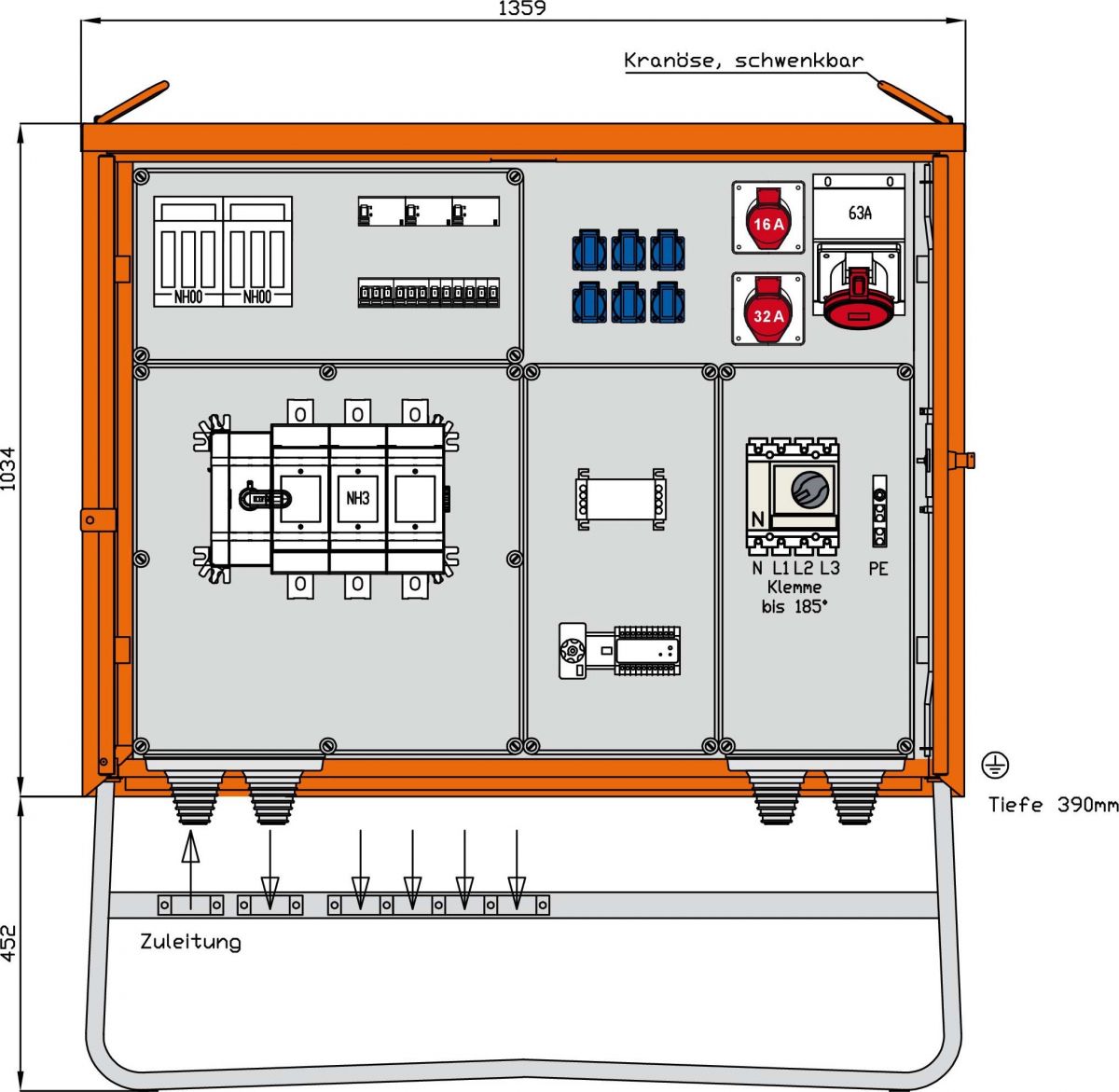

Verteilerschrank WV0746R1
Hersteller: WALTHER
Hersteller-Art.Nr.: WV0746R1
EAN: 4015609068197
Ursprung: Deutschland
Zolltarif: 85371098
WALTHER Verteilerschrank
Anschlussleistung: 436kVA
nach IEC61439-4
Gehäuse (H30) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca.: 1034 x 1359 x 390mm / H-B-T
+ Untergestell-Höhe ca.: 452mm
Anschluss:
1 Leistungsschalter 3pol. 630A
mit Bolzenanschluss M10
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 63A/300mA -B-
mit NH00-Sicherungslasttrennschalter 63A
1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
1 RCD-Schutzschalter 4P 63A/30mA -B-
mit NH00-Sicherungslasttrennschalter 63A
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
1 CEE-Anbaudose 16A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 Steuereinheit
1 Differenzstrommonitor 30-300mA -B-
Doepke Typ: DRCM 1B+
#09340400
1 Messwandler -B-
Doepke Typ: DCT105 B+
#09340307
1 Hauptschalter 4P 630A
mit Arbeitsstromauslöser
1 Abgangsklemme 5 x bis 185qmm
| Merkmale: | |
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 630 A |
| Anschlussleistung | 436 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 1 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
| Anzahl der SCHUKO-Steckdosen | 6 |
| Hauptschalter | NH3 |
| Hauptschalter-Bemessungsstrom | 630 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 8 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Anzahl der Fehlerstrom-Schutzschalter 300 mA | 2 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1359 mm |
| Höhe | 1486 mm |
| Tiefe | 390 mm |
