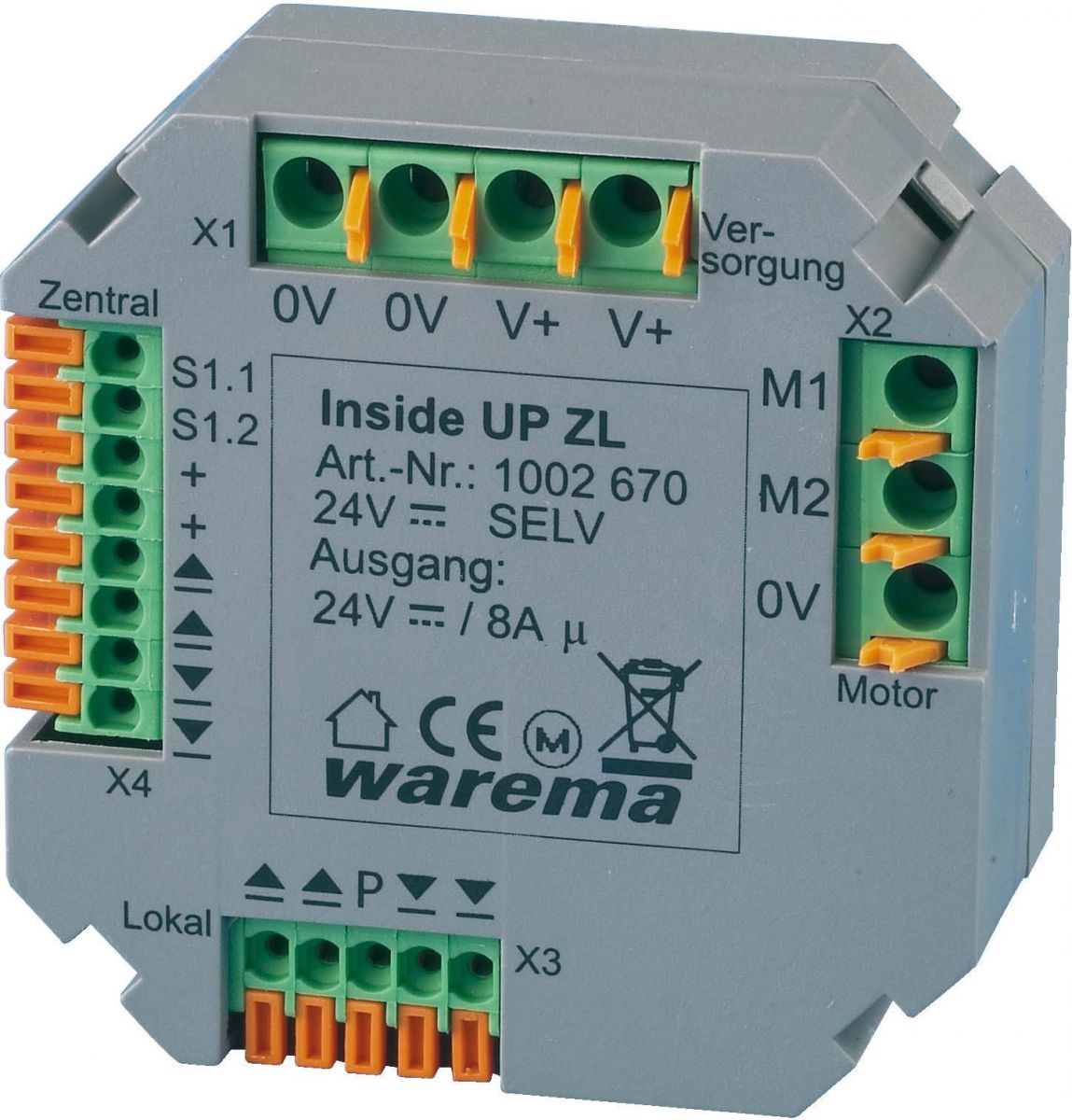

WAREMA Motorsteuereinheit Inside ZL 1002670
Art.Nr.: 421241
![](/images/webelemente/lieferstatus/mini/kurzfristige-lieferzeit.png)
Lieferzeit: 7-14 Arbeitstage
Motorsteuereinheit Inside ZL 1002670
Hersteller: WAREMA
Hersteller-Art.Nr.: 1002670
EAN: 4251317201703
Ursprung: Deutschland
Zolltarif: 90328900
Motorsteuereinheit (MSE) zur direkten Ansteuerung eines Sonnenschutz- oder Fensterantriebes (24 V-Antrieb).Die Variante ZL dient zur direkten Ansteuerung von 24 V-Sonnenschutzantrieben (Lamellenprodukte) über Sonnenschutzzentrale oder einen Taster vor Ort, wobei die Variante PL zur direkten Ansteuerung von 24 V-Sonnenschutz- oder Fensterantrieben über Sonnenschutzzentrale oder einen Taster vor Ort dient. Die Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten), wobei eine Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen). Über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z.B. ein Fenster geöffnet ist. Die Versorgungsspannung für die MSE wird in einem externen Netzteil erzeugt. Hinweis: Es ist ein externes Netzteil für den 24 V-Motor erforderlich. Dies ist die ZL UP-Variante.
Merkmale: | |
Bemessungsbetriebsstrom Ie | 0,012 A |
Bemessungsbetriebsspannung Ue bei AC 50 Hz | 0 V |
Bemessungsbetriebsspannung Ue bei AC 60 Hz | 0 V |
Bemessungsbetriebsspannung Ue bei DC | 30 V |
Bemessungsbetriebsfrequenz | 0 Hz |
Stromerfassungsmodul | nein |
Spannungserfassungsmodul | nein |
Art der Anschlusstechnik | sonstige |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei DC | 36 V |
Spannungsart zur Betätigung | DC |
Anzahl der Ausgänge, kontaktbehaftet | 2 |
Anzahl der digitalen Eingänge | 5 |
Eingang für Thermistoranschluss | nein |
Eingang für Erdschlusserfassung | nein |
Eingang für analoge Temperaturfühler | nein |
Schaltfunktion | monostabil |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | sonstige |
Ausführung der Schnittstelle | sonstige |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |
