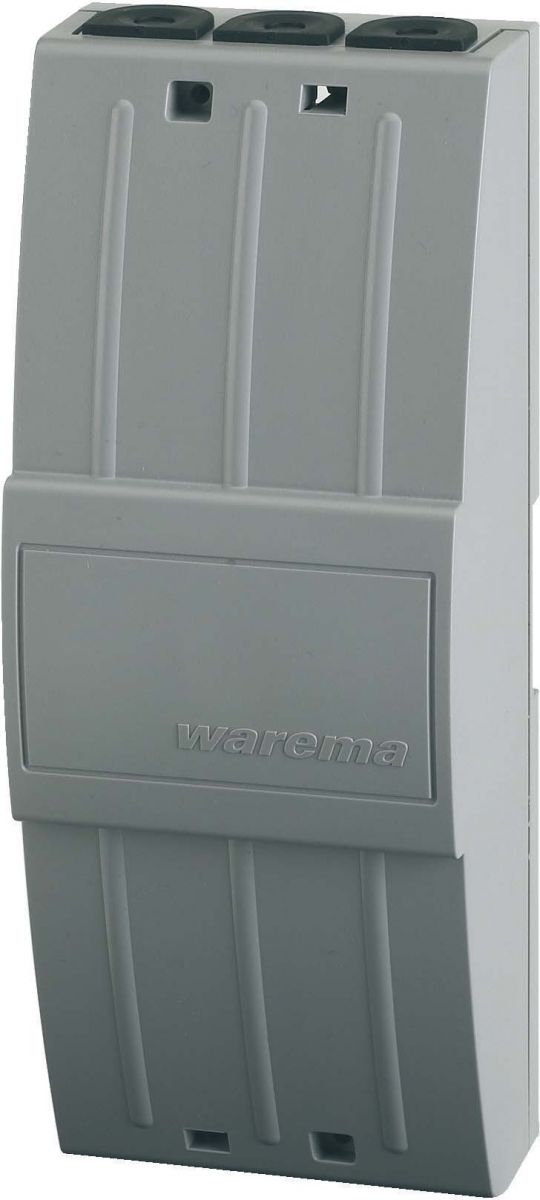

WAREMA Motorsteuereinheit Kompakt 1 AP 1002764
Art.Nr.: 404709
Auf Lager:
118
Stk.
Stand: 30.06.2025 16:09 Uhr
Sofort lieferbar Lieferzeit: 1-3 Arbeitstage
Motorsteuereinheit Kompakt 1 AP 1002764
Hersteller: WAREMA
Hersteller-Art.Nr.: 1002764
EAN: 4251317201222
Ursprung: Deutschland
Zolltarif: 90328900
Direkte Ansteuerung eines Sonnenschutzantriebs über Sonnenschutzzentrale oder einen Taster vor Ort.Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden.Betriebsart des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar.ZL: Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten).PL: Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollläden).Über den Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z. B. ein Fenster geöffnet ist (AP/REG).MSE Kompakt 1 PF REG wird zur Potentialtrennung bei großen Steuerleitungslängen und zur Bildung zusätzlicher Gruppen in Steuerleitungssystemen eingesetzt.
| Merkmale: | |
| Art der Anschlusstechnik | Schraubanschluss |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung bei AC 50 Hz | 198..253 V |
| Versorgungsspannung bei AC 60 Hz | 0 V |
| Versorgungsspannung bei DC | 30 V |
| Bemessungsbetriebsspannung Ue bei AC 50 Hz | 207..253 V |
| Bemessungsbetriebsspannung Ue bei AC 60 Hz | 0 V |
| Bemessungsbetriebsspannung Ue bei DC | 0 V |
| Bemessungsbetriebsfrequenz | 50 Hz |
| Stromerfassungsmodul | nein |
| Bemessungsbetriebsstrom Ie | 0,01 A |
| Spannungserfassungsmodul | nein |
| Anzahl der Ausgänge, kontaktbehaftet | 2 |
| Anzahl der digitalen Eingänge | 5 |
| Eingang für Thermistoranschluss | nein |
| Eingang für Erdschlusserfassung | nein |
| Eingang für analoge Temperaturfühler | nein |
| Schaltfunktion | monostabil |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Ausführung der Schnittstelle | sonstige |
| Schutzart (IP) | IP30 |
| Schutzart (NEMA) | sonstige |
| Breite | 212 mm |
| Höhe | 83 mm |
| Tiefe | 60 mm |
