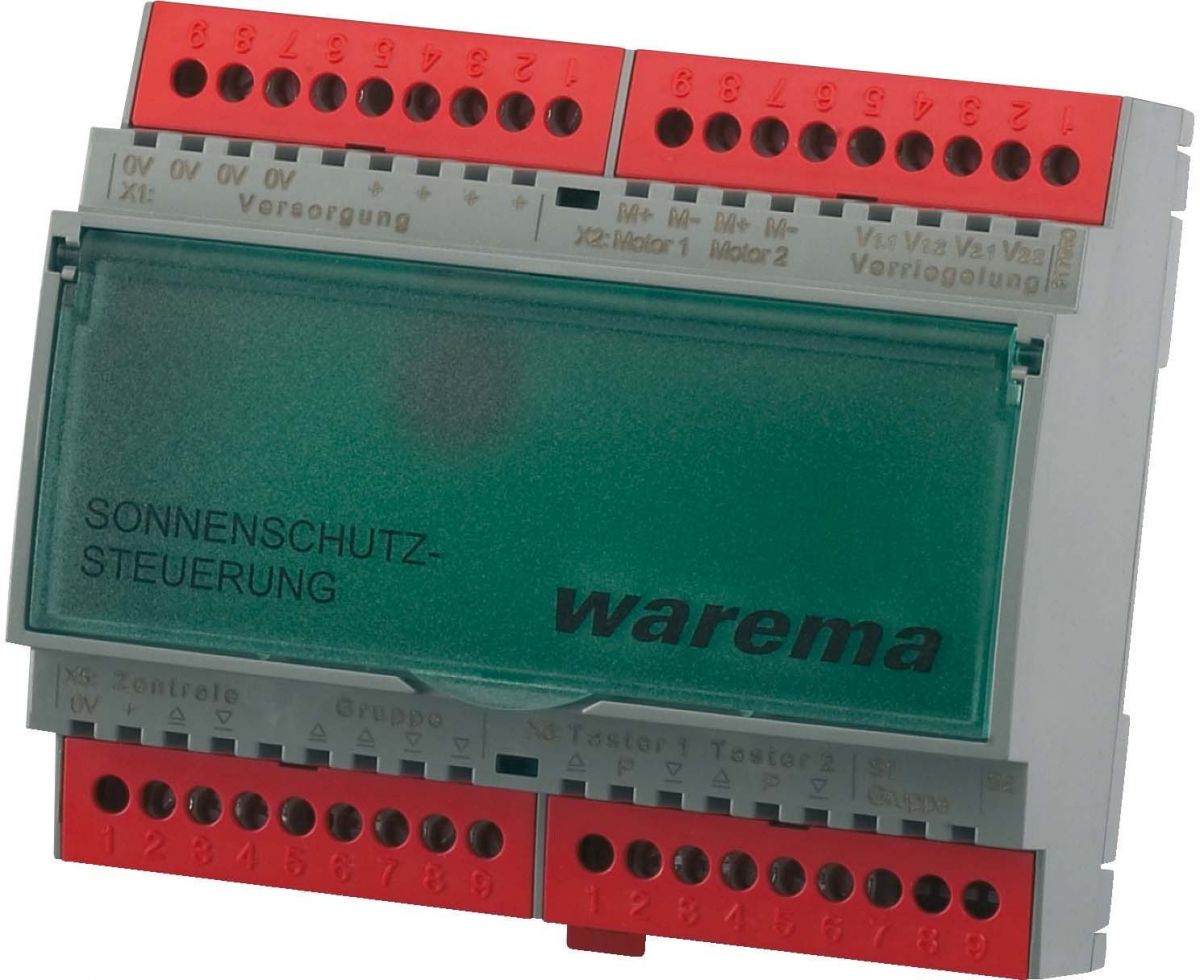

WAREMA Motorsteuereinheit Wendeautomatik 2 REG 1002678
Art.Nr.: 404762
Lieferzeit: 7-14 Arbeitstage
Motorsteuereinheit Wendeautomatik 2 REG 1002678
Hersteller: WAREMA
Hersteller-Art.Nr.: 1002678
EAN: 4251317201680
Ursprung: Deutschland
Zolltarif: 90328900
Motorsteuereinheit (MSE) zur Ansteuerung von bis zu zwei 230 V AC Sonnenschutzantrieben. Es findet eine direkte Ansteuerung von bis zu zwei 230 V- Sonnenschutzantrieben über eine Sonnenschutzzentrale und einen Taster vor Ort statt. Zudem kann man mehrere Motorsteuereinheiten zu einer Gruppe zusammenfassen und diese von einem Taster gemeinsam bedienen. Die Gruppenbildung erfolgt nicht durch umverdrahten, sondern durch umlegen des entsprechenden DIP-Schalters. Das Logikverhalten des Schalters ist eine Zeitlogik mit Wendeautomatik. Die Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten). Die Steuerspannung von 24V DC erzeugt ein integriertes Netzteil, was zur Ansteuerung der MSE über den Taster oder die Sonnenschutzzentrale benötigt wird. Die Lamellen wenden automatisch, unmittelbar nach Erreichen der unteren Endlage, auf (Endlagenerkennung durch Stromüberwachung). Der Wendewinkel der Lamellen ist über DIP-Schalter einstellbar. Enthält ein Steuerprogramm für WAREMA Raffstoren mit Arbeitsstellung (Schaltfeder u. Impulswendung). Dies ist die REG-Variante.
Merkmale: | |
Bemessungsbetriebsstrom Ie | 0,016 A |
Bemessungsbetriebsspannung Ue bei AC 50 Hz | 207..253 V |
Bemessungsbetriebsspannung Ue bei AC 60 Hz | 0 V |
Bemessungsbetriebsspannung Ue bei DC | 0 V |
Bemessungsbetriebsfrequenz | 50 Hz |
Stromerfassungsmodul | ja |
Spannungserfassungsmodul | nein |
Art der Anschlusstechnik | Schraubanschluss |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
Bemessungssteuerspeisespannung Us bei DC | 36 V |
Spannungsart zur Betätigung | DC |
Anzahl der Ausgänge, kontaktbehaftet | 4 |
Anzahl der digitalen Eingänge | 6 |
Eingang für Thermistoranschluss | nein |
Eingang für Erdschlusserfassung | nein |
Eingang für analoge Temperaturfühler | nein |
Schaltfunktion | monostabil |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Ausführung der Schnittstelle | sonstige |
Schutzart (IP) | IP30 |
Schutzart (NEMA) | sonstige |
