NIEDAX Rundbogen WSBR 200.200
Art.Nr.: 546838
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Rundbogen WSBR 200.200
Hersteller: NIEDAX
Hersteller-Art.Nr.: WSBR 200.200
EAN: 4013339949830
Ursprung: Deutschland
Zolltarif: 73089059

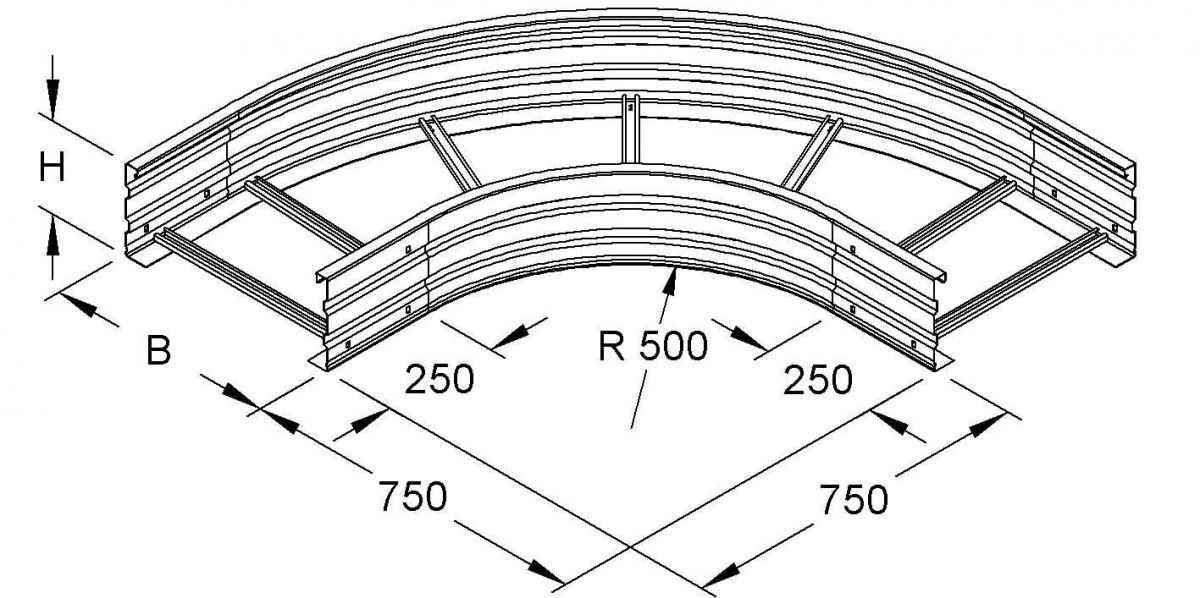

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelleiter, formstabil durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 200.500/WSVSN 200.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschelen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 200... Weitspannkabelleiter WSLSN 200... Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 200 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
| Merkmale: | |
| Richtungsänderung | horizontal |
| Ausführung des Seitenholms | Profil (offen) |
| Seitenlochung | ja |
| Ausführung der Sprosse | Profil ungelocht |
| Winkel | 90° |
| Bogenausführung | glatter Bogen |
| Scharnierend | nein |
| Kabelleiterhöhe | 200 mm |
| Kabelleiterbreite | 200 mm |
| Ausführung | ohne Verbinder |
| Innenradius | 500 mm |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | bandverzinkt |
