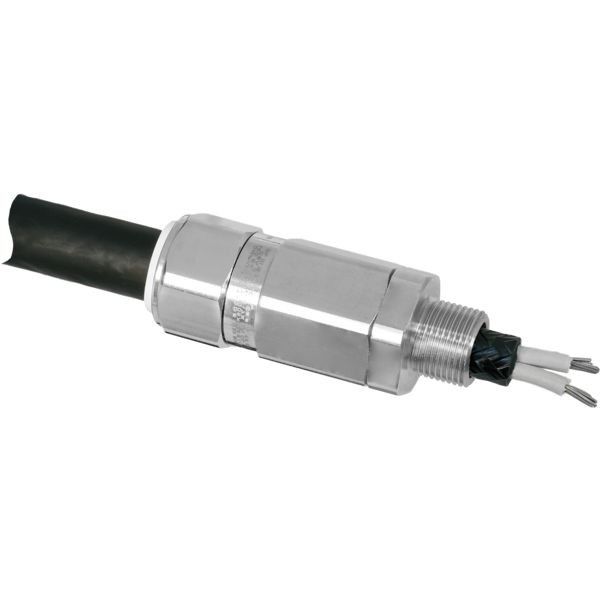

STAHL CMP Kabelverschraubung 246561
Art.Nr.: 861422
Lieferzeit: 7-14 Arbeitstage
CMP Kabelverschraubung 246561
Hersteller: STAHL
Hersteller-Art.Nr.: 246561
EAN: 4046827074141
Ursprung: Großbritannien
Zolltarif: 74198090
Die Ex-d- und Ex-e-Kabelverschraubungen aus Metall der Reihe T3CDS sind für alle Arten von armierten Kabeln geeignet, d. h. für Stahl- und Aluminium-Armierungen der Typen SWA, Geflecht und Band. Sie besitzen eine multifunktionale Aufnahme für die Armierung, verschiedene Dichtungen, sind für die Vermeidung von Kaltfluss ausgelegt und EMV-getestet. Ihre Zusatzfunktionen und die sequentielle dreistufige Installation erhöhen die Sicherheit und senken Installationsdauer, -kosten und -risiken. Kabelverschraubung, explosionsgeschützt, Typ: CMP-20-T3CDS, Herstellerteilenummer: 20T3CDS1RA5, Gewindegröße: M20x1,5, Gewindelänge: 15 mm, Werkstoff: Messing vernickelt, Ausführung: 20, Klemmbereich: 12,5 ... 20,9 mm, Schlüsselweite: 30,50, Armierungsart: alle Armierungen, ohne Bleimantel, Innerer Mantel: 6,5 ... 13,9 mm, Einsatzbereich (Zonen): 1 , 2 , 20 , 21, Schutzart (IP): IP66, Gasexplosionsschutz: II 2 G Ex db IIC Gb, II 2 G Ex eb IIC Gb, Staubexplosionsschutz: II 1 D Ex ta IIIC Da, Umgebungstemperatur min.: -60 °C, Umgebungstemperatur max.: +130 °C, Für weitere Info siehe: r-stahl.com Webcode T3CDSA
Merkmale: | |
Gewindeart | metrisch |
Gewindenennmaß metrisch/PG | 20 |
Gewindenennmaß in Zoll NPT/Gasrohrgewinde | sonstige |
Gewindesteigung | 1,5 mm |
Gewindelänge | 15 mm |
Schlüsselweite | 30,5 mm |
Sechskant Eckmaß | 33,6 mm |
Geeignet für Kabeldurchmesser | 12,5..20,9 mm |
Werkstoff | Metall |
Werkstoffgüte | Messing |
Oberflächenschutz | vernickelt |
Halogenfrei | ja |
Glasfaserverstärkt | nein |
Schutzart (IP) | IP66 |
Schlagfest | ja |
Farbe | sonstige |
RAL-Nummer | 9006 |
Biegeschutz | nein |
Mit Gegenmutter | nein |
In Öffnung einrastend | nein |
Ausführung | gerade |
Mehrfach Dichteinsatz | nein |
Flachkabelverschraubung | nein |
Mit Zugentlastung | nein |
Art der Dichtung | Dichtring |
Teilbare Verschraubung | ja |
Einsatztemperatur | -60..130 °C |
Explosionsgeprüfte Ausführung | ja |
Für Ex-Zone Gas | 1, 2 |
Für Ex-Zone Staub | 20, 21, 22 |
Für bewehrte Kabel | nein |
EMV-Ausführung | ja |
Geschirmt | ja |
